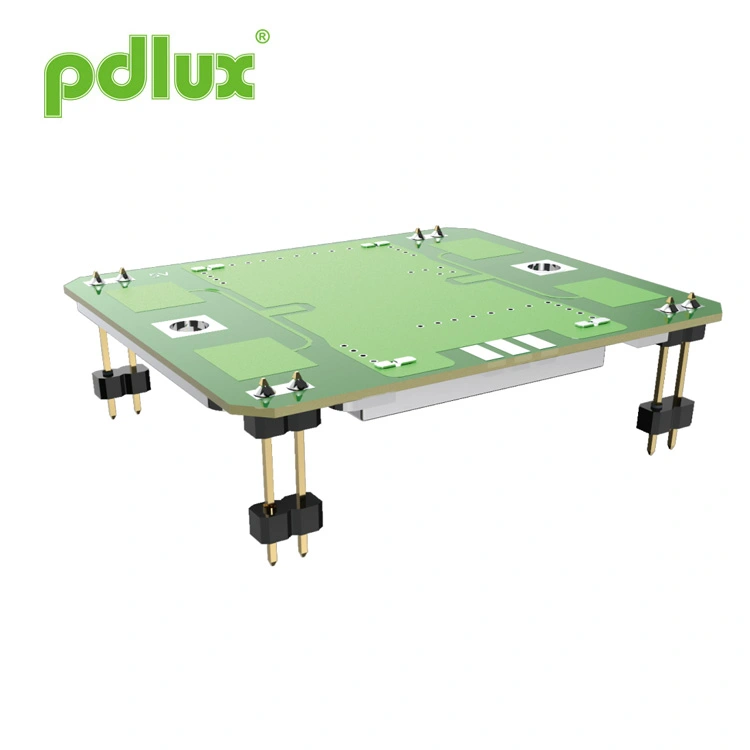

Сигурносни микроталасни радарски сензорски модул од 10,587 ГХз
Пдлук је наменски добављач 10,587ГХз безбедносног микроталасног радарског сензорског модула који ради у Кс-опсегу (10,525‑10,687ГХз, фреквенција прилагодљива по региону). Са преклопном антеном, ДРО, одводом ниске струје и компактном величином, обезбеђује и широкоугаону (Х-раван) и ускоугаону (Е-раван) детекцију за флексибилну монтажу. Потрошња енергије се може додатно смањити путем ПВМ режима. У складу са РоХС, погодан је за сигурносне системе, аутоматска врата, осветљење покрета, ИоТ и сензоре брзине.
Модел:PD-V9H
Пошаљи упит
ПД-В9Х
- Поставка фреквенције: 10,587ГХз ±10М
- Укључујући патцх антену
- ДРО: Осцилато диелектричног резонатора
- Лов ДЦ Цуррент Драин
- Мала величина
- Усклађеност са РоХС
| Ставка | Спецификације | |
| Подешавање фреквенције | 10,587ГХз ±10М | |
| Стање | Та = +25 Ц, Вин = +5 ВДЦ | |
| Оператинг Волтаге | +5,0 ± 0,5 ВДЦ | |
| Оператинг Цуррент | <32 мА тип. | |
| Излазна снага | 20 мВ (13 дБм) Е.И.Р.П. тип. | |
| Стабилност фреквенције | ±5 МХз мак. (Та: -30 до +55 Ц) | |
| Осетљивост повратног губитка | -90 дБц тип. | |
| Друга хармонијска емисија | -40 дБм опсег | |

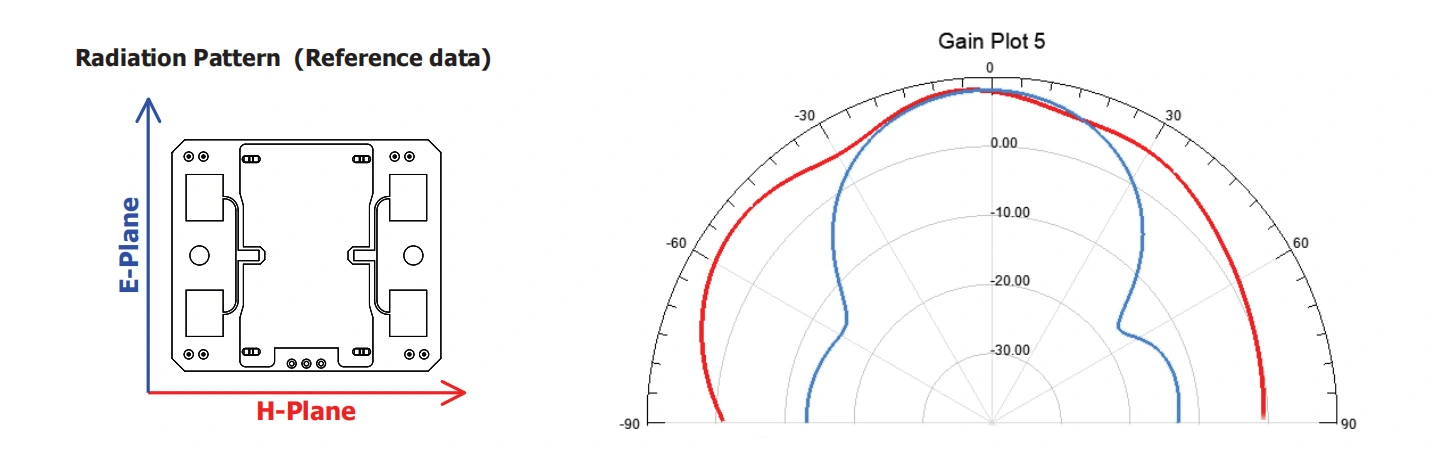

| Ширина снопа антене (-3 дБ) | Е-Плане | 36 степени ном. (Оретички пуни угао од 72 степена) |
| Х-Плане | 72 степен ном. (Оретички пуни угао од 144 степена) | |
| РФ интерфејс | Патцх Антенна | |
| Температурни опсег | -30 до +55 Ц (стандардни опсег употребе), -40 до +80 Ц (максимални опсег употребе) | |
| Уредба за усаглашеност | -30 ЕТС 300 440 | |
Сензор осветљења серије ПД-В9 ради у Кс-опсегу. Радна фреквенција је у фреквенцијском опсегу од 10,525 ГХз до
10,687ГХз. Корисници треба да купују на основу прилагођавања у складу са прописима о фреквенцији земље у којој се налазе
лоциран. На пример, 10,525ГХз, 10,587ГХз, 10,687ГХз. Сензори серије ПД-В9 се широко користе у безбедности и надзору
апликативни производи, аутоматски сензори врата, мобилна сензорска светла, ИоТ сензори, сензори брзине и разни мобилни сензори
производи.
Сензор има детекцију великог угла Х-Плане и детекцију малог угла Еплан. Корисници могу поправити сензор под различитим угловима као
потребно током употребе. као да корисници желе да радна струја сензора буде што мања, можете подесити режим напајања
сензора у режим рада ПВМ (радни циклус), који може ефикасно смањити радну струју.
Када корисници наиђу на следеће проблеме док користе или директно замењују оригинални сензор.
1. Прва употреба:
Када први пут користите сензор серије ПД-В9 и наиђете на високу или недовољну осетљивост, требало би да
прво проверите статус подешавања појачања кола за појачавање. И да ли је метода прорачуна коју користи МЦУ за обраду сигнала
је прикладно. Уопштено говорећи, лако је наћи решење.
2. Могући проблеми који се могу појавити при директној замени претходно коришћених сензора:
Приликом директне замене претходно коришћених сензора, такође може доћи до проблема високе осетљивости и ниске осетљивости, што може бити
лако решити. Довољно је једноставно повећање круга за појачавање или смањење појачања круга за појачавање. Нема потребе
размотрити алгоритам обраде сигнала МЦУ.
Помоћ која ће можда затребати почетницима када користе:
Ако наиђете на потешкоће док користите сензоре серије ПД-В9 и потребна вам је помоћ. Можете нас контактирати путем е-поште. Уопштено говорећи, одговори се могу добити.
Увод у производ:
ПДЛУКС може модификовати и побољшати представљање производа у било ком тренутку када је то потребно. Није нужно да ће сви бити благовремено обавештени.
