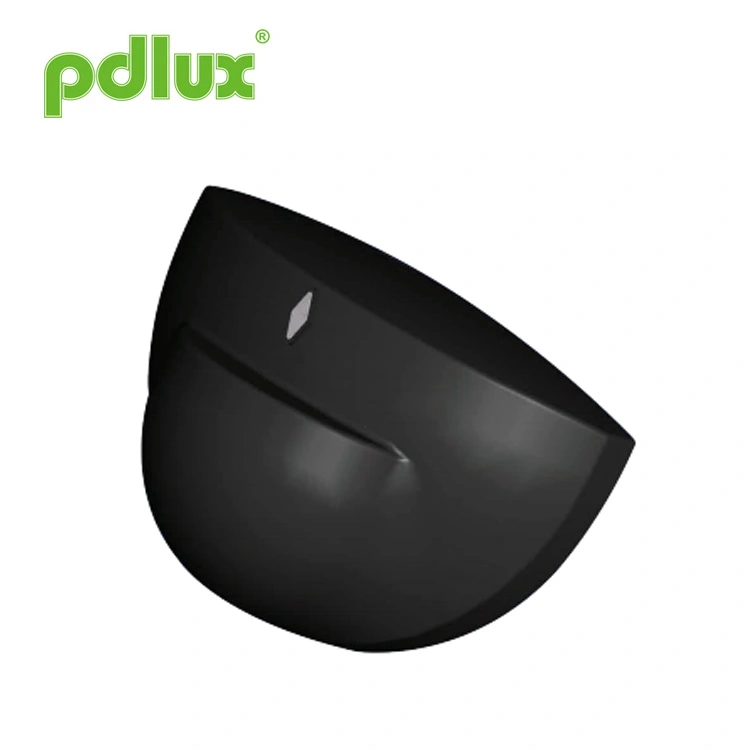

24ГХз високоосетљиви аутоматски сензор за врата
Пдлук је кинески добављач 24ГХз високоосетљивих аутоматских сензора за врата; користи аритметички програм заснован на ФФТ-у за прецизно мерење удаљености и робусно одбијање сметњи. Са минијатурним Омрон релејем са малом потрошњом енергије и минималном температурном осетљивошћу, нуди супериорну поузданост у односу на конвенционалне фотоелектричне сензоре. Погодно за аутоматске контролере врата и детекторе људи за алармни систем, функција сенсинга је прилагодљива, пружајући одлично решење за широк спектар апликација за приступ и безбедност.
Модел:PD-DS1015
Пошаљи упит
| Листа паковања у | Φ6 Пластична експанзија
|
3к30 Сцрев
|
Упутство | Кабл 1Кс
|
| Количина | 2Кс | 2Кс | 1Кс |
Сензор је дизајниран ФФТ аритметичким програмом и има високу прецизност у детекцији удаљености и способност против сметњи.
Коришћење оригиналног Омрон релеја који има ултра мало мерење и ниску потрошњу енергије. Има мали унутрашњи отпор
да би био неосетљив на температуру. Поузданост је много већа од уобичајених фотоелектричних излаза. Погодно је за
различите врсте аутоматских контролора врата такође се могу применити као људски детектор за алармне системе. Осим тога, функција сенсинга може
бити прилагођени. Сензор има најбоље перформансе у погледу трошкова током такве врсте производа.
| Извор напајања | АЦ: 10-24В ДЦ: 12-35В |
|
| Струја приправности | <15мА | |
| Радна струја | 25мА Типична вредност | |
| Излазни капацитет | 35В , 0.5А Мак | |
| Трајање излаза | 500мс | |
| ХФ систем | 24,125 ГХз ЦВ радар, ИСМ опсег | |

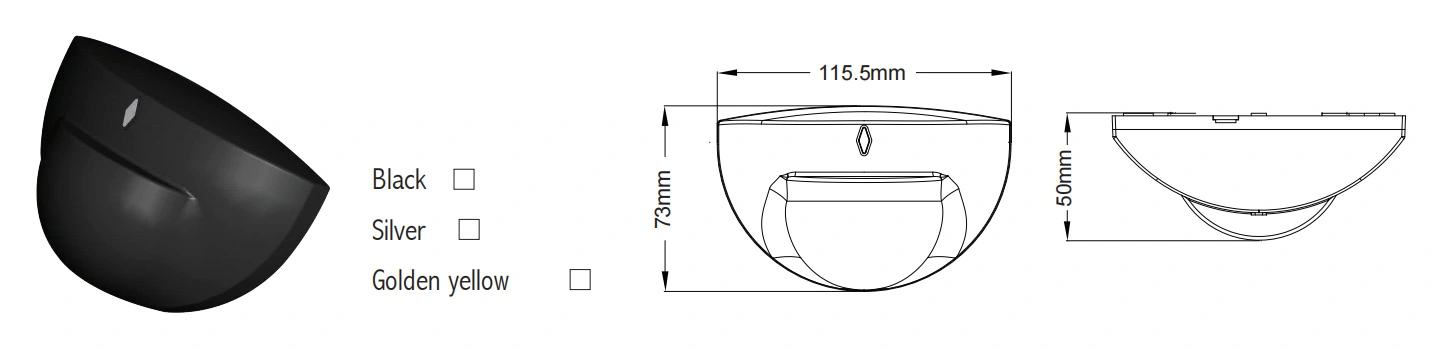

| Боја корица | Црна/сребрна/златно жута | |
| Инсталлатион сит | Зидна монтажа | |
| Висина монтаже | 2,0м до 3,5м | |
| Угао детекције | 90° (уградња на зид) може се направити у складу са захтевима купаца | |
| Домет детекције | 1м (максимални сензибилитет, сонда окомита на тло) 7м (максимални сензибилитет, сонда напред) |
|
| Радна температура | -20°Ц~50°Ц | |
| Радна влажност | <93%РХ | |
1. Усвојите високопоуздани 24,125ГХз К опсег микроталасног радарског сензорског модула.
2. Рад у разним срединама (Вруће, влажно, бучно и ветровито. Без интервенције других покретних објеката, сисати попут аутомобила у покрету или животиња)
3. Мали и практичан дизајн, који се широко користи за различите врсте сензорских врата.
4. Усвојите напредну технологију сензора Светске здравствене организације, безопасну по здравље.

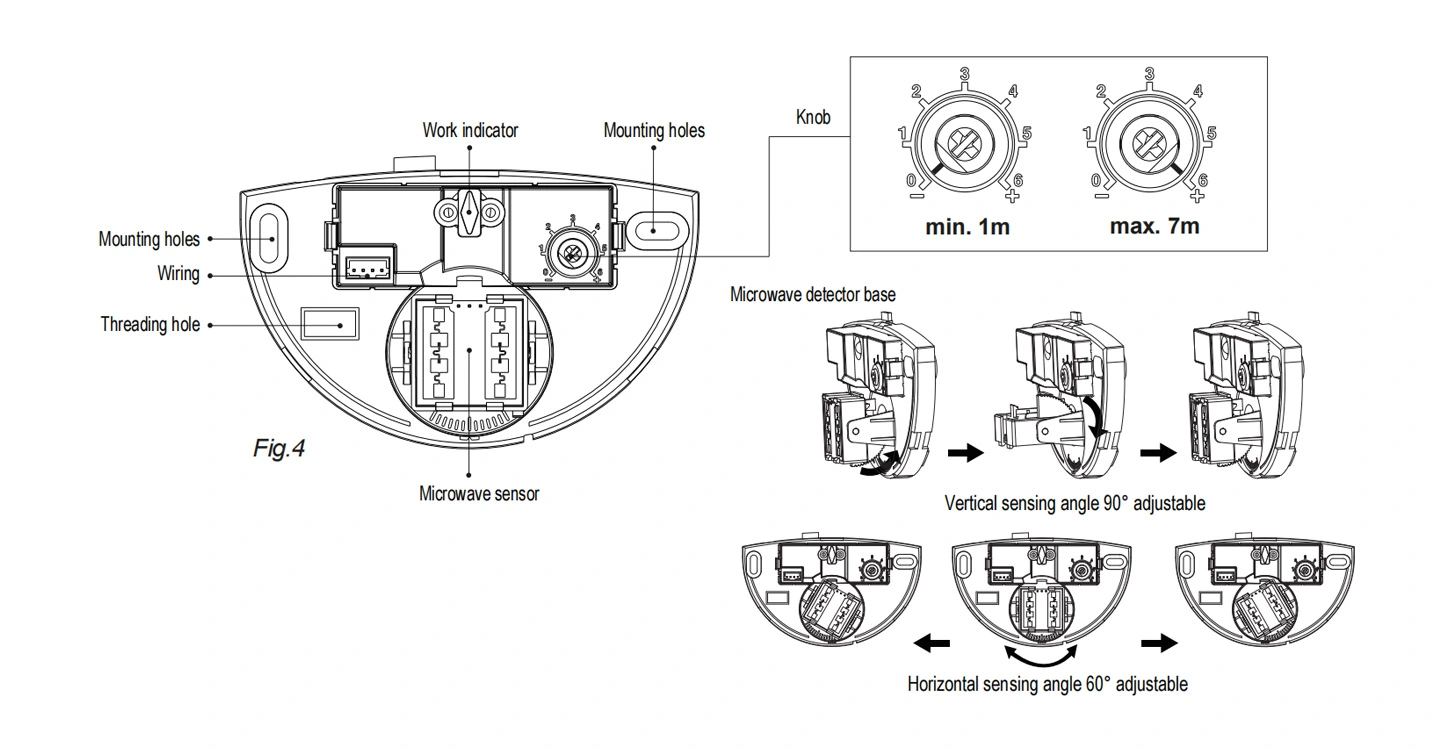

5. Растојање и угао сензора се могу подесити како би задовољили захтеве различитих сцена.

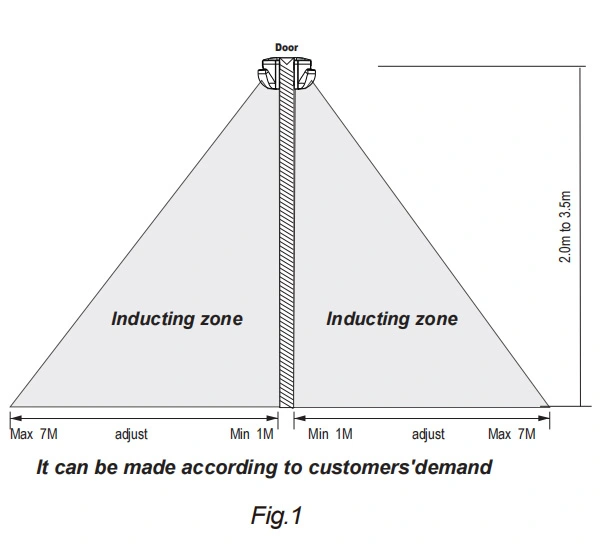

Окретање у потпуности у смеру казаљке на сату је минимално растојање (приближно 1м), а максимално у смеру казаљке на сату (приближно 7м). Ако је стас особе,
промена фигуре и брзине кретања, детекција ће се такође променити, односно већа брзина ће довести до краће удаљености детекције.
Ово растојање детекције је растојање које се подешава када је детектор окренут ка предњој страни. Када инсталирате сензор, подешавате угао сенсирања
а удаљеност према практичној сцени. Само осигурајте довољну удаљеност сензора да отворите врата. Не постављајте дуже сенсинг
растојање у случају погрешног отварања врата од пролазника или аутомобила.
Напомена: када користите овај производ, подесите осетљивост (опсег детекције) на одговарајућу вредност, али на максимум да бисте избегли
абнормална реакција узрокована лаким откривањем погрешног покрета од стране дувања лишћа и завеса, малих животиња или сметњи
електричне мреже и електричне опреме. Све горе наведено ће довести до реакције грешке. Када производ не ради нормално,
покушајте да смањите осетљивост на одговарајући начин, а затим је тестирајте. Људско кретање ће изазвати индукцију сензора, тако да када сте испод
тестирање функције, молимо напустите област индукције и не померајте се да бисте спречили континуирани рад сензора.

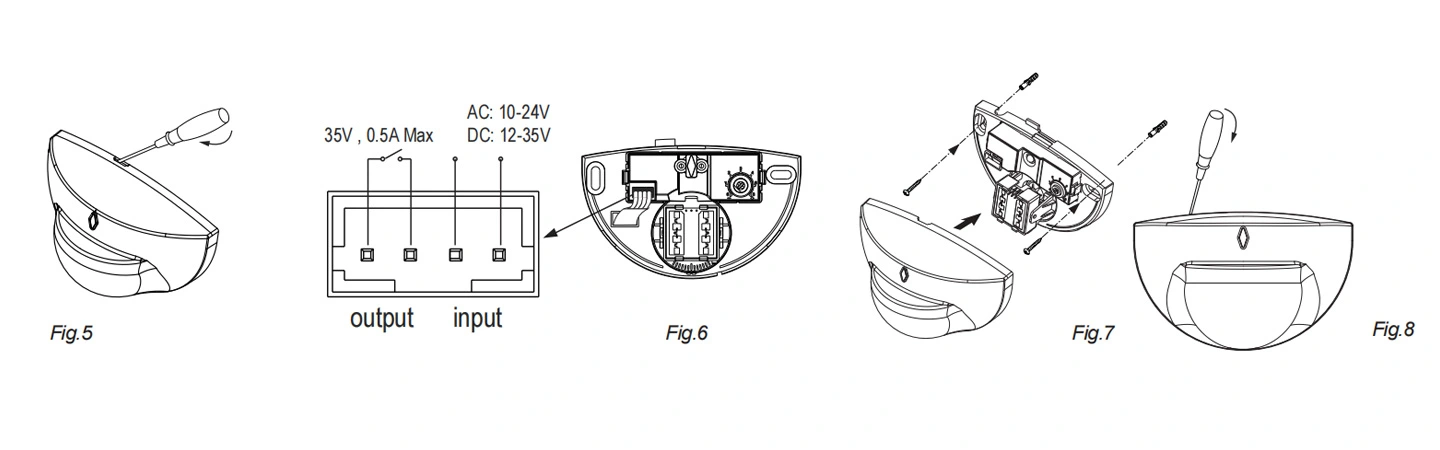

Корак 1 Скините поклопац пре него што инсталирате производ. (као слика 5.)
Корак 2 Означите положај рупе оловком након што одредите где желите да инсталирате производ.
Напомена: Ако је дрвени зид, нема потребе да користите пластични експанзиони вијак, само причврстите вијак одвијачем.
Корак 3 Избушите рупе на зидовима где је ознака оловком електричном бушилицом и извуците пластичну експанзију унутар рупе.
Корак 4 Повежите кабл са производом кроз отворе за улаз за каблове (као слика 6.)
Корак 5 Користећи завртње, поставите базу на изабрани положај и подесите дугме (као на слици 7.)
Корак 6. Причврстите поклопац на постоље које је постављено на зид (као слика 7.)
Отворите да бисте подесили сензор након уградње: Уметните одвијач у спој између поклопца и основе и одвојите поклопац. (Сл.8)
Следеће ситуације ће довести до реакције на грешку.
1、Инсталација на објекту који се љуља довешће до реакције грешке.
2、Завеса која се тресе од ветра ће довести до реакције на грешку. Молимо изаберите одговарајуће место за инсталацију.
3、Инсталирање тамо где је саобраћај заузет ће довести до реакције на грешку.
4、 Варнице које производи нека опрема у близини довешће до реакције на грешку.
