48 ЛЕДС лампа сензора соларне енергије

Упутство за лампу сензора соларне енергије  ПД-СЛЛ48

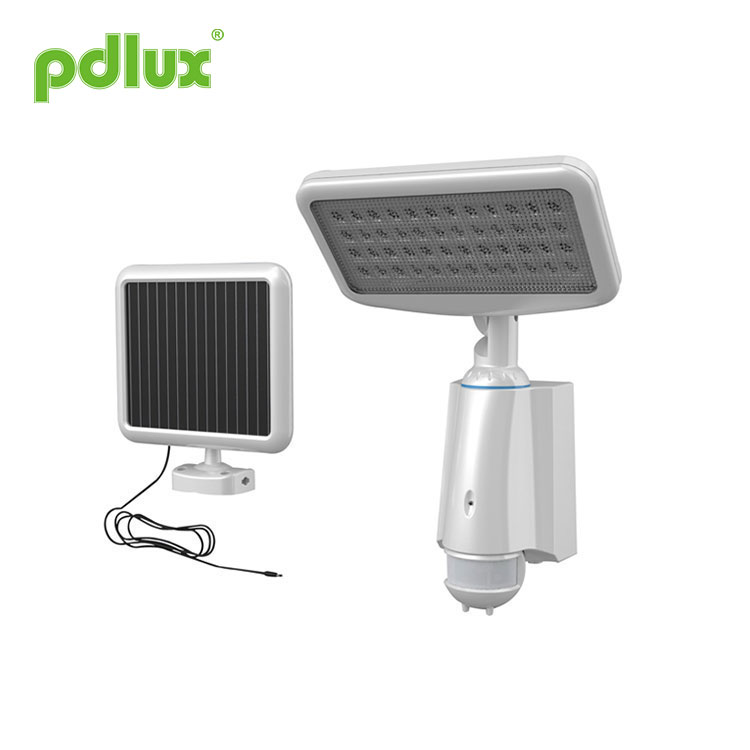

Шта је унутар пакета

• 48 ЛЕД матричних светла са детектором покрета
• Соларна плоча пуњача
• Упутство за коришћење

Напомена: Ставке за паковање

Напомена: Молимо вас да купите према потражњи.

Увод

Хвала вам што сте купили 48 ЛЕД БЕЗБЕДНОСНО ПРОФЛОВНО СВЕТЛО НА СОЛАРНО НАПАЈАЊЕ СА ПОКРЕТОМ АКТИВИРАНОМ
Својим једноставним подешавањем и лаганим дизајном, светло одговара свим вашим потребама за осветљењем. Направљен је да пружи дугогодишњу услугу коришћењем еколошки прихватљиве соларне енергије.

Спецификације

• Не бацајте батерију у ватру. Ово може довести до експлозије.
• Не излажите светло ватри или јакој топлоти јер батерија може експлодирати.
• Не потапајте у воду.
• Никада не гледајте директно у светлост и не сијајте је у очи друге особе.
• Придржавајте се одговарајућих безбедносних савета да спречите пад са мердевина.
• Посаветујте се са локалним водичем за безбедност у грађевинарству ако је потребно за инсталирање светиљке на зграду.

Једногодишња ограничена гаранција

• Ова гаранција се не односи на оштећења услед погрешне употребе или неправилне инсталације/везе.
• Ова гаранција не покрива додатке, сијалице, батерије, несреће, измене, неовлашћену употребу или поправку, занемаривање, погрешну употребу, злоупотребу, оштећења или дефекте који настају услед нормалног хабања (укључујући струготине, бледе огреботине, огреботине или промене боје услед употребе или излагање сунцу) или непоштовање упутстава за негу и одржавање, пожар, поплаву и дела Божија.
• Ова гаранција не укључује одговорност за случајну или последичну штету.

Упутство за инсталацију

• Светиљку треба поставити на равну и стабилну површину.
• Избегавајте постављање објеката испред детектора покрета који могу утицати на перформансе детекције.
• Избегавајте постављање светла у близини клима уређаја, централног грејања или система високог напона.
• Избегавајте постављање главе детектора покрета према уличном саобраћају или другим покретима. Ово ће довести до лажног окидача који ће подстаћи да се лампица претерано светли и да испразни век батерије.
• Детекција покрета је најосетљивија на кретање преко уређаја и мање осетљива на кретање које се креће према или од њега (погледајте слике испод).
• Плоча соларног пуњача треба да буде постављена на сунчано место где се може прикупити максимум сунчеве светлости. Обично соларна плоча треба да буде окренута у правцу (југ) где сунчева светлост може да пуни плочу најмање 3 сата дневно (5 сати дневно ако је иза стакла). Препоручује се пуњење лампе 24 сата пре прве употребе.
• Користите меку влажну крпу да повремено (најмање једном годишње) чистите плочу пуњача да бисте избегли смањење излазне снаге због накупљене прашине.

Подешавање угла около ВИСОКА ОСЕТЉИВОСТ од активности кретања која наилазе на детектор. Подешавање угла флуктуације НИСКА ОСЕТЉИВОСТ од активности кретања које долазе ка детектору.

Спектрограм

Брза процедура подешавања

1. Молимо вас да га држите даље од деце. 2.Овај производ се може инсталирати за спољашњу употребу, али ми предлажемо то против кише/олује и јаких светла.

1. Означите зид на коме желите да монтирате светло.
2. Избушите све четири рупе.
Поставите носач на зид најлонским анкерима (ако је потребно) и завртњима.

3. Повежите батерију према дијаграму у делу упозорења у упутству и саставите поклопац батерије као што је био.
4. Гурните светло у носач, а затим заврните доњи вијак.

5. Монтирајте соларну плочу вијцима. Подесите правац.

6. Поставите соларну плочу на сунчано место.

7. Подесите смер детектора покрета.

Може се подесити у распону од 8 секунди (ротација у смеру супротном од казаљке на сату до краја) до 3 минута (ротација казаљке на сату до краја). Тајмер ће поново одбројавати када сензор детекти покретни сигнал пре краја последњег времена, па вам саветујемо да Боље је да подесите време на минимум када вршите тестирање домета детекције или тестирање ходања. Напомена: Сензор треба да сачека 1 секунду да поново проради након што се светло угаси. Тек по истеку времена, светло ће поново упалити када детектује сигнал. Овај опсег се односи на полупречнике кружног региона који се појављује на тлу када је светло постављено на висини од 2,5 м. Минимални опсег детекције (скоро 4 м у радијусима) који се окреће у смеру супротном од казаљке на сату до краја. Максимални домет детекције (скоро 15 м у радијусима) који се окреће у смеру казаљке на сату до краја.

ПАЖЊА: Када користите овај производ, подесите осетљивост на одговарајући положај који вам треба, немојте подешавати осетљивост на максимум, да бисте избегли да производ не ради нормално узрокованог погрешним покретом. Пошто је осетљивост превисока, лако откријте погрешно кретање ветром које дува лишће и завесе, мале животиње и погрешно кретање услед сметњи електричне мреже и електричне опреме. Сви они наводе да производ не ради нормално!
Када производ не ради нормално, покушајте да на одговарајући начин смањите осетљивост, а затим га тестирајте.

Решења за спречавање сметњи импулса електричне мреже код производа:
Због разлике у регионалној мрежи напајања сметње, пулс сметње је неизвестан, тако да се кориснику не предлаже да подешава осетљивост до максимума када користи. Предлог: Инсталирајте и подесите осетљивост на одговарајућу удаљеност користећи, не подешавајте максимална осетљивост за спречавање погрешног рада.

8. Подесите смер светлосне главе.

9. Уметните жичани утикач са соларне плоче у
дно светлости.
Уверите се да је утикач жице потпуно повезан.

Оперативни водич

1. Инсталација батерије

Соларно ЛЕД светло, напон батерије 7.4В, 1800мАХ, угао сензора> 150 º, у пуном осветљењу, непрекидно време рада> 4 сата.

2. Режим тестирања:

Пре тестирања, уклоните завртње са задње стране, а затим уклоните задњи поклопац; повежите батерију (1800мАХ) саконектори за напајање, систем ће се покренути и црвена ЛЕД индикаторска лампица ће бити укључена; ЛЕД индикатор ће се угасити након тогасистем се загрева.

3. „ИСКЉУЧЕНЕ“ статуе

Систем ће бити у моделу „заштита од нестанка струје“. Нема функције детекције покрета. Потрошња <25УА.

4. „АУТО“ статуе

Систем ће прихватити ручно подешавање за „Време кашњења“ и „Осетљивост“.
„Време одлагања“ се може подесити од 10 секунди до 3 минута.
„Осетљивост“ се може подесити на 15м (22°Ц).
Осветљеност ЛЕД светла: споља <10 ЛУКС.

Када су вредности спољне контроле светла > 200ЛУКС, систем ће искључити ПИР сензор;
Потрошња енергије: <3МА
Електрична струја: 380 ~ 430 МА (када су сва светла потпуно укључена)
Када је напајање ниже од <6.4В, систем се ИСКЉУЧУЈЕ.
Када је батерија нижа од 6,6 В, ЛЕД индикаторска лампица ће трептати сваких 30 секунди током периода од 8
сати, након 8 сати, напон није потпун да би се одржао рад.
Када је снага нижа од <6.2В, систем ће ући у режим искључења струје, струја <25УА.

5. „УКЉУЧЕНО“ статуе

Сва светла ће бити упаљена под условом да је систем подешен на "ОН". Систем ће смањити осветљеност на 70 лукса (≥
1/3 оригиналне осветљености) без откривања покрета током 8 минута.
Електрична струја: 500~600МА
Када је напајање ниже од <6.4В, систем се ИСКЉУЧУЈЕ
Када је батерија нижа од 6,6 В, ЛЕД индикаторска лампица ће трептати сваких 30 секунди током периода од 8
сати, након 8 сати, напон није потпун да би се одржао рад.
Када је снага нижа од <6.2В, систем ће ући у режим „искључења струје“. Струја<25УА.

6. Оки менаџмент

Импулсни напон је 9В, максимална електрична струја је 650МА.
Када је повезан на екстерни адаптер за напајање, ЛЕД индикаторска лампица ће једном трептати.

Неки проблем и решен начин

1. Оптерећење не ради:
а: Молимо проверите да ли је ожичење напајања и оптерећења исправно;
б: Проверите да ли је оптерећење добро;
ц: Проверите да ли сет радног светла одговара амбијенталном светлу.

2. Осетљивост је лоша:
а: Проверите да ли постоји препрека испред прозора за детекцију да би се примио сигнал;
б: Проверите да ли је температура околине превисока;
ц: Проверите да ли је извор индукционог сигнала у пољима за детекцију;
д: Проверите да ли висина инсталације одговара висини приказаној у упутству;
е: Проверите да ли је оријентација кретања тачна.

3. Сензорска лампа не може аутоматски искључити оптерећење:
а: Проверите да ли постоји непрекидан сигнал у пољу за детекцију;
б: Проверите да ли је подешавање времена најдуже;
ц: Проверите да ли снага одговара упутству;
д: Проверите да ли се температура у близини сензорске лампице очигледно мења, као што је клима или централно грејање итд.

1. Приликом напуштања фабрике, батерија је искључена. Повежите батерију када користите производ.
2. Када не користите производ или га чувате дуже време, молимо вас да искључите батерију.

3. ЛЕД диоде у серији могу да функционишу када су све заптивке постављене на своје место.
4. Молимо немојте уклањати или повезивати са другом лампом када је укључена.
5. Када су ЛЕД диоде у серији оштећене, потребан вам је искусни техничар за поправку користећи исте ЛЕД диоде.

● Када се користи у различитим окружењима, немојте подешавати осетљивост на највишу.
Јер то лако може довести до квара.
● Молимо потврдите са професионалном инсталацијом.
● Молимо искључите напајање пре инсталације и уклањања.
● Уверите се да сте искључили напајање из безбедносних разлога.
● Неправилан рад је проузроковао губитке, произвођач не преузима никакву одговорност.

Посвећени смо промовисању квалитета и поузданости производа, међутим, све електронске компоненте имају одређене вероватноће да постану неефикасне, што ће изазвати неке проблеме. Приликом пројектовања, обратили смо пажњу на сувишне дизајне и усвојили безбедносну квоту да бисмо избегли било какве проблеме.
Ово упутство, без наше дозволе, не би требало копирати у било које друге сврхе.
