ПДЛУКС представља надограђене ПД-В9Х/ПД-В9П/ПД-В9С Кс-банд доплер сензорске модуле, прилагођену верзију без иглица, опционо
Нингбо ПДЛУКС Елецтрониц Тецхнологи званично лансира префињене ПД-В9 Кс-банд Доплер радарске сензоре укључујући ПД-В9Х, ПД-В9П и ПД-В9С. Уз различите распореде пинова и две главне фреквентне опције уз опционо прилагођавање без пинова, серија задовољава различите захтеве за распоредом ПЦБ-а од стране светских произвођача електронике.
Разликовање језгра: Распоред пинова и избор фреквенције
Сва три модела имају исто коло, антену и електричне перформансе, са разликама само у нагибу пинова и радној фреквенцији како би одговарали регионалним радио стандардима:
· ПД-В9Х:10,587ГХз±10МХз (ЕУ стандардна фреквенција), Кс1=3,4мм, Кс2=9,8мм размак између пинова за уобичајени европски и амерички дизајн ПЦБ-а
· ПД-В9П:10,525ГХз±20МХз (универзална фреквенција широм света), компактни Кс1=3мм, Кс2=8,9мм пинови за уштеду ПЦБ-а
· ПД-В9С:10,525ГХз±20МХз, стандардни распоред пинова од 3,4/9,8 мм за директну замену старих сензора

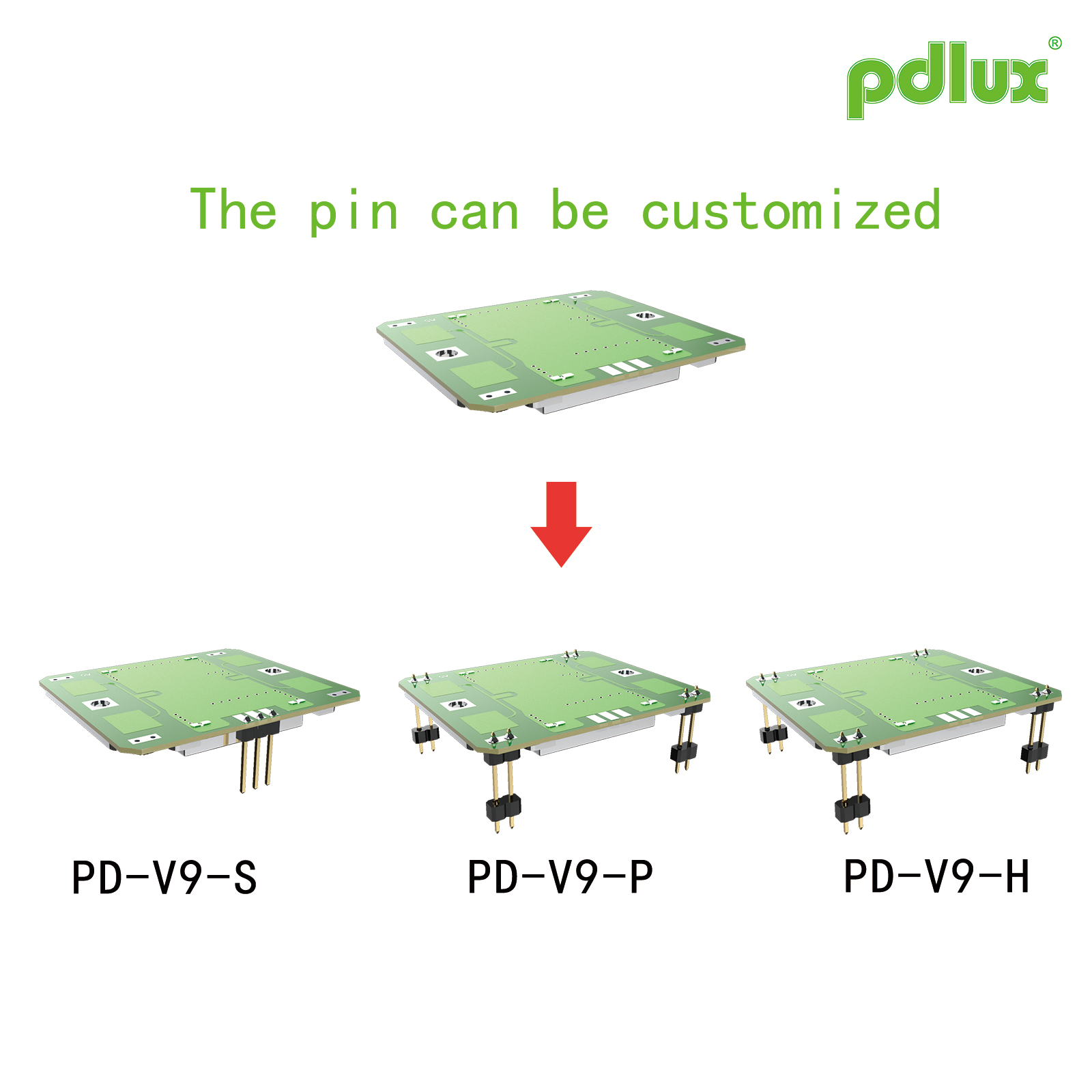

Прилагођена опција:Модули без пинова за СМД монтажу доступни су на захтев; Величина Кс3 се може прилагодити према спецификацијама купца.
Обједињене супериорне спецификације за све серије ПД-В9
Направљен са ДРО диелектричним резонаторским осцилатором и интегрисаном патцх антеном, цео асортиман дели конзистентне спецификације:
· Напон напајања: ДЦ5В±0.5В, типична струја испод 32мА; ПВМ режим напајања подржан за ултра-ниску потрошњу енергије
· Типични ЕИРП: 13дБм(20мВ), пријемна осетљивост -90дБц, други хармоник ≤-40дБм
· Радна температура: -30℃~+55℃ редовни опсег, проширен од -40℃ до +80℃
· Угао снопа: 36° Е-раван, 72° Х-раван; доступан флексибилан угао за монтажу
· РоХС сертификован и усклађен са ЕТС 300 440 за одобрење на глобалном тржишту
Широки сценарији примене
Идеално за аутоматска врата, светла са сензором покрета, безбедносне аларме, ИоТ сензоре присуства и опрему за детекцију брзине. Када замењују старе радарске модуле, корисници само треба да подесе појачање појачала да би решили проблеме осетљивости без ревизије МЦУ кода, што значајно смањује трошкове развоја.
