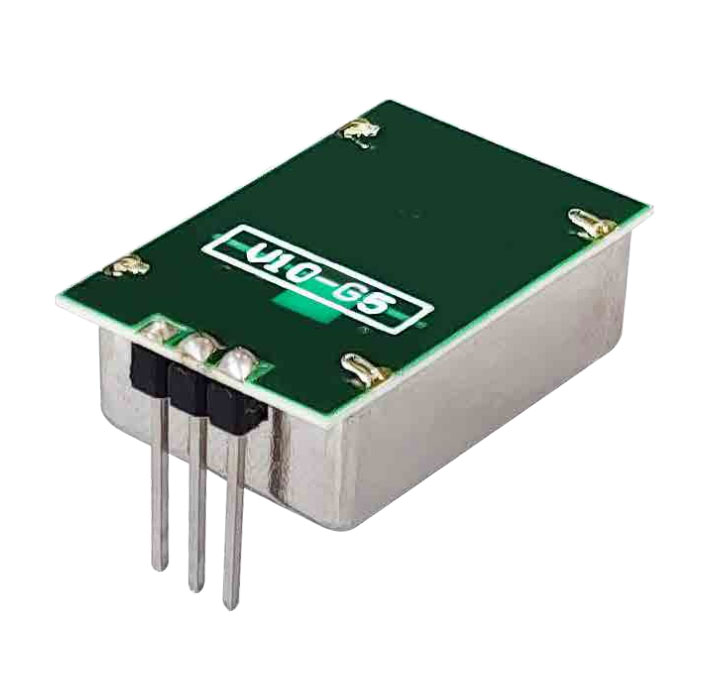

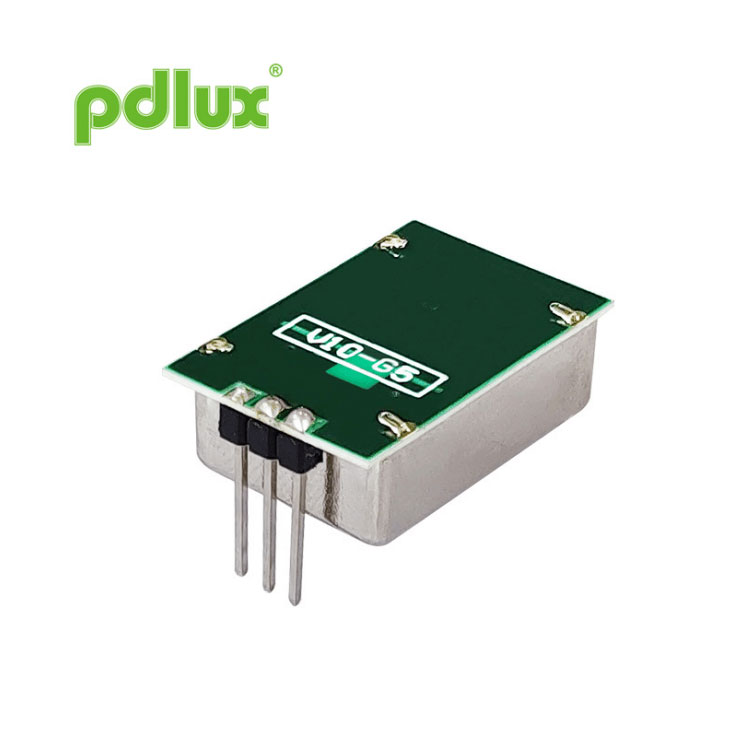

ПД-В10-Г5 минијатурни Кс-Банд микроталасни примопредајник јединица детектора покрета
Направљени сами у фабрици Пдлук-а у Кини, ми смо признати произвођач и добављач јединице за детектор покрета микроталасног примопредајника ПД-В10-Г5 минијатурног Кс-банда, који пажљиво прати сваки корак производње како бисмо осигурали квалитет и јасне цене, пружајући нашим клијентима исплатива решења.
Пошаљи упит
Јединица, смештена у металну конзерву, има осцилатор стабилизован диелектричним резонатором, који обезбеђује стабилан рад у широком температурном опсегу у ЦВ или импулсном режиму са ниским радним циклусом и интегрисан хомодински пријемник за повећану осетљивост и поузданост.
Ова породица модула је доступна са напоном напајања +5в или +3в.
Основни принцип рада састоји се у детекцији померања фреквенције између емитованог и примљеног сигнала
рефлектује се од покретног објекта унутар видног поља јединице.
Јединица производи излазни сигнал ниског нивоа који се може појачати и обрадити да обезбеди звучни или визуелни аларм
сигнала и користи јефтине производне технике површинског монтирања које су на терену доказане као робусне и
поуздан.
| Парт НО. | Држава | Фреквенција | Коментари |
| ПД-В10-501 | УК | 10,587 ГХз (5В) | |
| ПД-В10-502 | САД | 10,525 ГХз (5В) | ФЦЦ-ИД |
| ПД-В10-502 | Белгија, Холандија, Италија | 10,525 ГХз (5В) | Задовољава РЕД директиву |
| ПД-В10-301 | УК | 10,587 ГХз (3В) | |
| ПД-В10-302 | Белгија, Холандија, Италија | 10,525 ГХз (3В) | Задовољава РЕД директиву |
| Фреквенција | Видите сто је завршено |
| Излазна снага (мин.) | 5 дБм ЕИРП |
| Оперативни напон | +5 В ± 0,25 В +3 В ± 0,15 В |
| Радна струја (ЦВ) | 25мА (макс.) 20мА (тип) |
| Хармониц Емиссионс | <-30дБм |
| Просечна струја (5% ДЦ) | 1 мА тип. |
| Ширина импулса (мин.) | 5 µсецс |
| Радни циклус (мин) | 1% |
| Фреквенција понављања пулса | 2-4 КХз |
| Осетљивост (за однос сигнал/шум од 10 дБ) | -84 дБм |
| Бука (мерено у опсегу од 3Хз до 80Хз) | < 30 µВ |
| Добитак | 5 дБи |

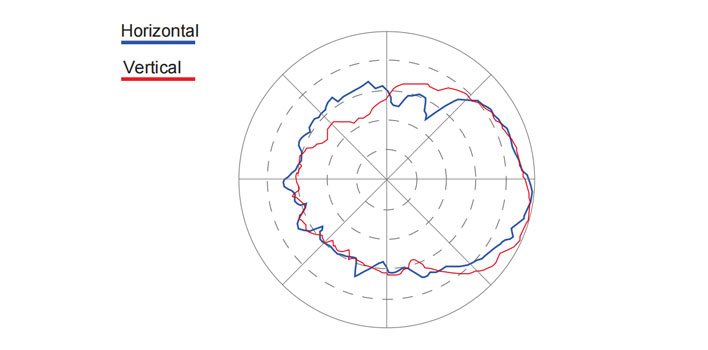

| -3 дБ ширина снопа | |
| Е Плане | 50° |
| Х авион | 60° |
| Тежина | 4 г |

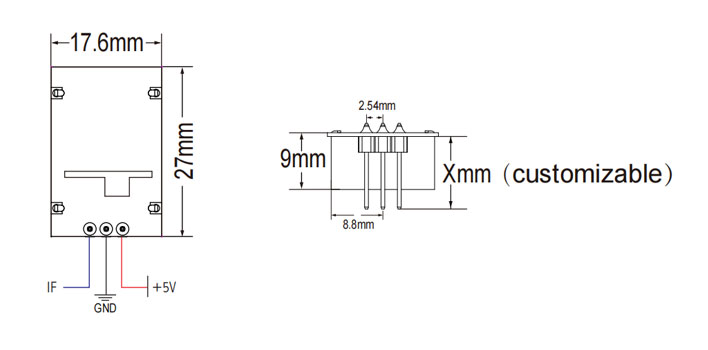

| Пин хеад конектори | 2,54 мм размак Кс3 |
| РоХС Цомплиант | |
| Снага/темп. Коефицијент (преко опсега радне температуре) | 3 дБ |
| Фреквенција/темп. Коефицијент (преко опсега радне температуре) | 6,5 МХз |
| Радна температура | -20° Ц до +70° Ц |
Јачина излаза сензора (опсег детекције) зависи од односа сигнал/шум. Виша или нижа од номиналне радне температуре, сензор такође може да ради, али ће перформансе бити смањене. Да бисте избегли оштећење уређаја, треба бити опрезан током руковања. Правилно електростатичко пражњење (ЕСД) треба поштовати мере предострожности у свим фазама складиштења, руковања, склапања и тестирања.
