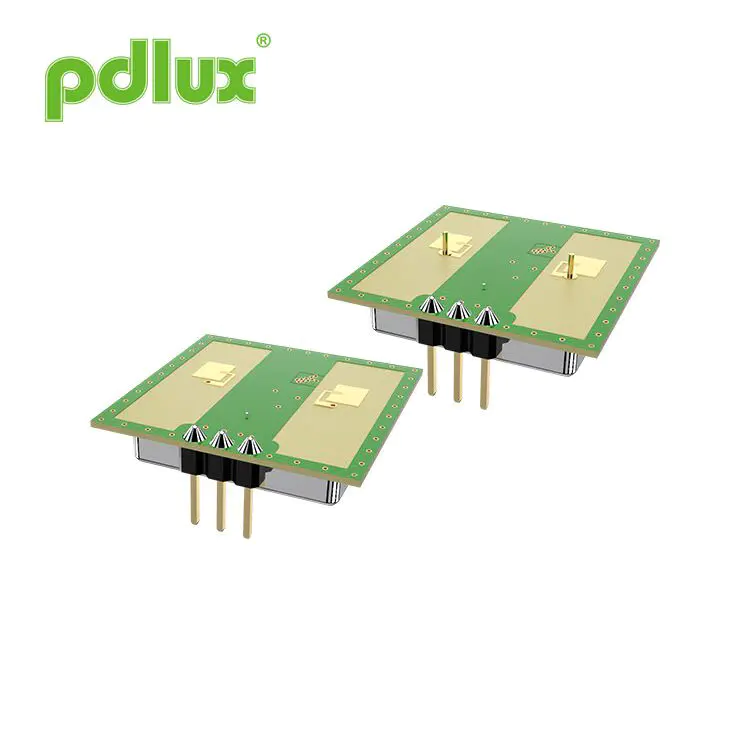

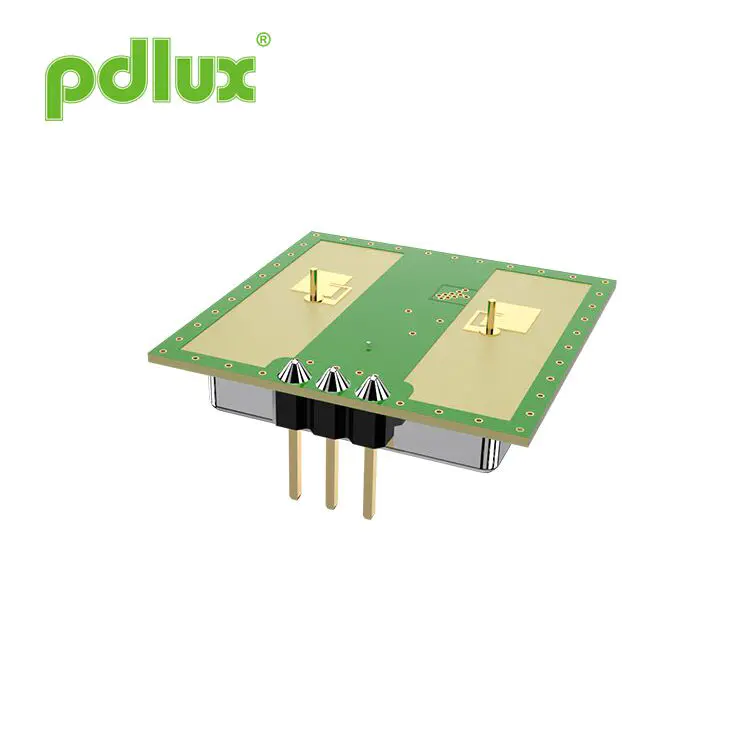

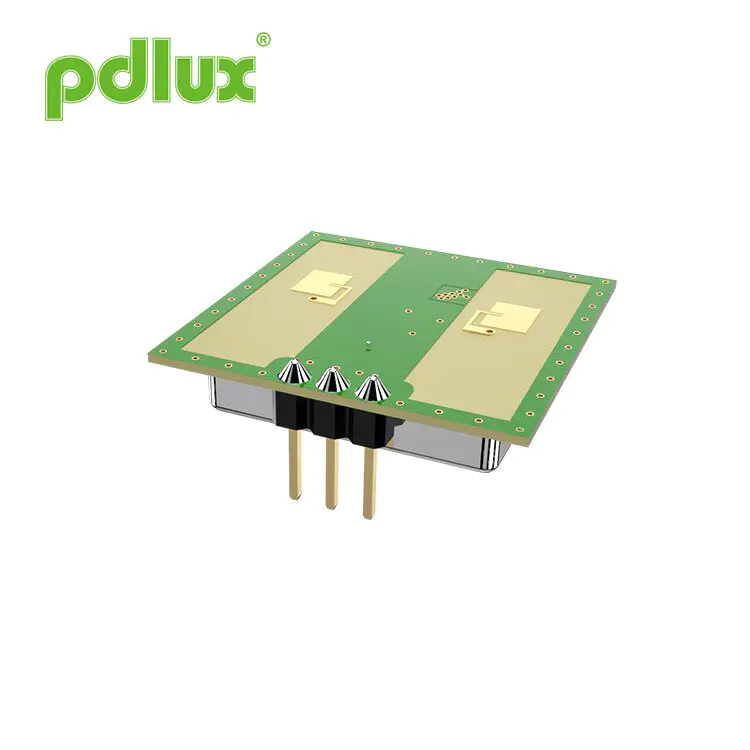

ПДЛУКС ПД-В12360А / Б К-БАНД сензор за покретање високог осетљивости за паметни прекидач и сигурност

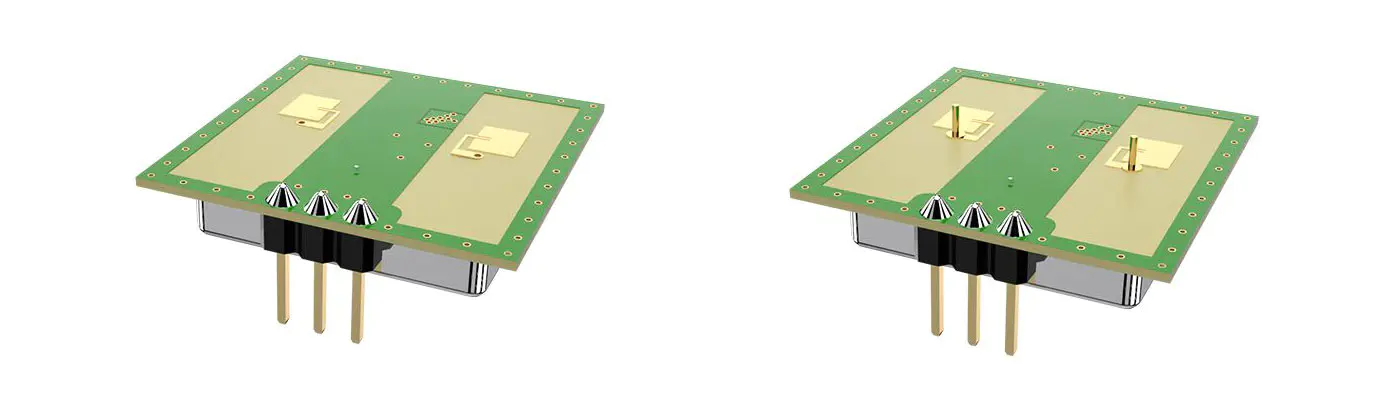

ПДЛУКС ПД-В12360А / Б К-опсежни сензор кретања са високим осетљивостима за паметан прекидач и сигурност је патентирани сензор високе осетљивости које је развио технички тим ПДЛУКС-а за откривање К-Банд 360 степени. Ово укључује В12360А и В12360Б. Разлика у перформансама између А и Б лежи у различитим радијутом откривања.
Модел:PD-V12360A/B
Пошаљи упит
ПД-В12360А / Б 24.125ГХз Микроталасна сензор покрета
Примена
.Интелигентни прекидач
.Зидни прекидач
.Откријте уљез
Сензор серије ПД-В12360 је патентирани сензор високе осетљивости које је развио Технички тим ПДЛУКС-а за детекцију К-Банд 360 степени. Овај ПДЛУКС ПД-В12360А / Б К-опсежни сензор за кретање са високим осетљивостима за паметни прекидач и сигурност укључује В12360А и В12360б. Разлика у перформансама између А и Б лежи у различитим откривањем Радии. Када је инсталиран на ниској висини, угао детекције В12360А је већи од тога од в12360б. Угао детекције 360 степени В12360А је 120 степени (погледајте на слици испод), који се може користити за инсталирање производа са висином мање од 5 Метар. Угао детекције 360 степени В12360Б је 80 степени, који се могу користити За инсталирање производа са висином од мање од 10 метара. (Молимо погледајте следеће Слика). Проширење његове осетљивости на откривање зависи од односа сигнала-шум Циркут за појачање дизајнирао је корисник и програмски алгоритам МЦУ-а. Због широког и флексибилног распона наношења ове врсте аналогног сензора. И даље је широко се користи.

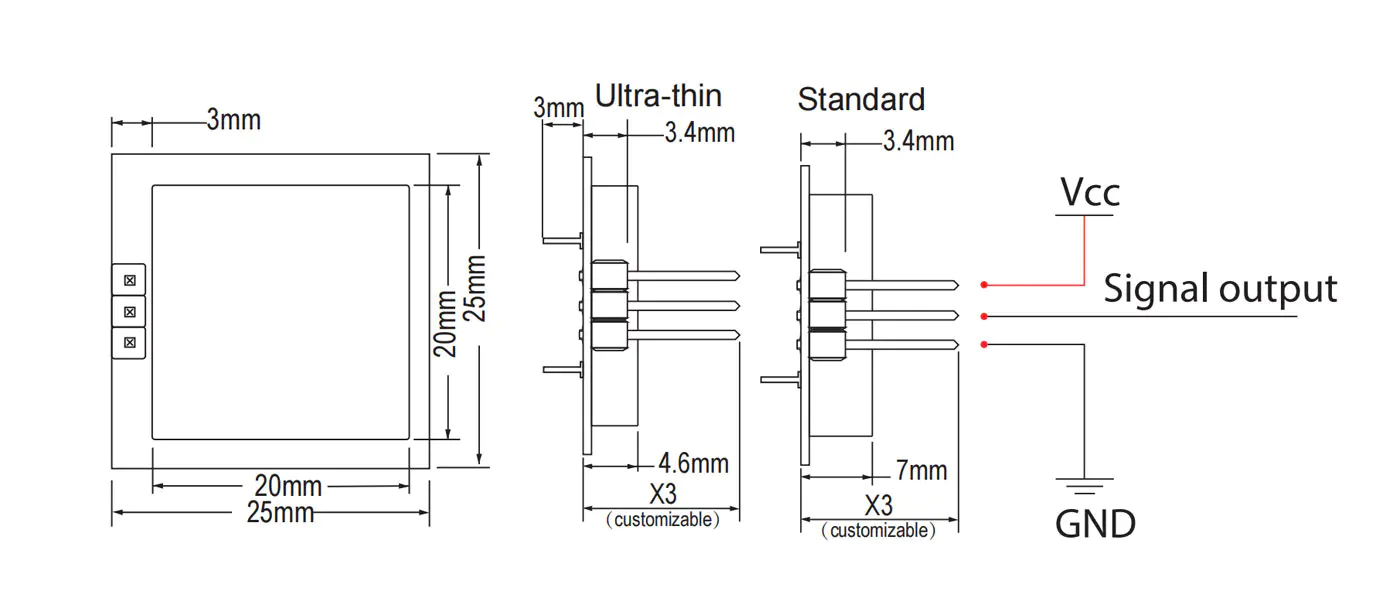

Величина производа

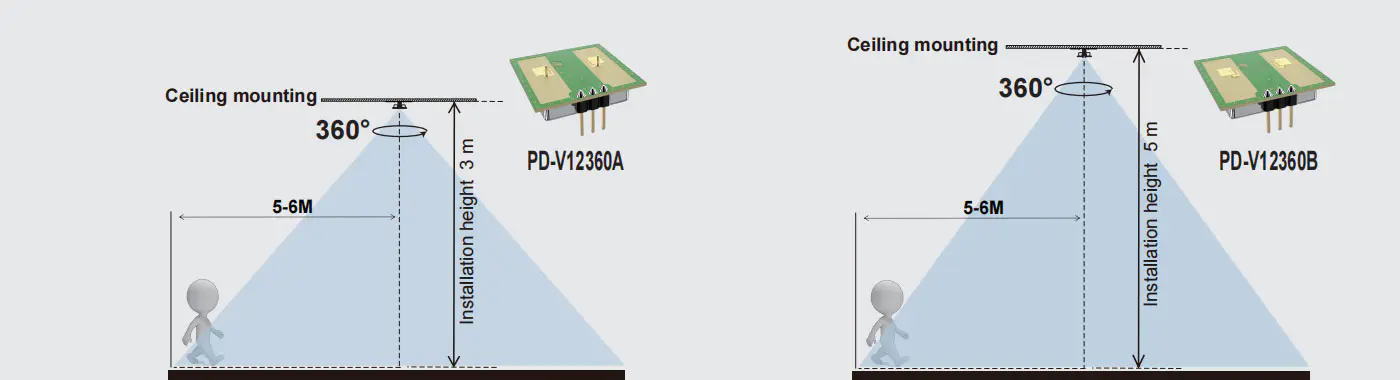

Опсег детекције
Технички параметри
| Параметар | Белешке | Мин | Тип | Макс | Јединице |
| Напон напајања | ВЦЦ | 3.0 | 5.0 | 5.25 | V |
| Тренутна потрошња | ИЦЦ | 20 | 35 | 38 | мр |
| Режим рада | Покреће ПВМ, може да контролише радну струју у 3-15МА | ||||
| Ширина пулса | Тпулсе | 10 | μс | ||
| Радна температура | На врху | -30 ~ + 85 | ℃ | ||
| Температура складиштења | Тстг | -10 | +60 | ℃ | |
| Стабилно време |
|
<5 | μсец | ||
| Бука |
|
3.5 | 4.0 | 4.5 | МВРМС |
| Подешавање фреквенције | f | 24.000 | 24.125 | 24.250 | ГХЗ |
| Зрачена снага (аутхп) | Поут | <2.0 | <2,5 | <3.0 | мв |
| Влажност складишта Амбијента | 45% ~ 65% | Рх | |||
УПОЗОРЕЊЕ: Стварни распон откривања је повезан са појачавањем појачања сигнала круга, укупног распореда ПЦБА и праг МЦУ-а.
НАПОМЕНА1: Зрачене емисије дизајниране су да испуне ФЦЦ и ЦЕ правила.
НАПОМЕНА2: Примљена снага сигнала (РСС) мери се на укупно 1 начини губитак путника од 70 дБ.
НАПОМЕНА3: Напон буке се мере од 10Хз до 100Хз на излазној луци, унутар Анехоичке коморе. НАПОМЕНА4: Рад импулса
Специјални подсетник
Због укупне дебљине кружне плоче је само 0,52 мм. Примјена прекомерне бочне силе на игле може проузроковати прекид бакра фолије. Проузроковати Неисправност сензора.
