ЦРВЕНИ сертификовани микроталасни сензори

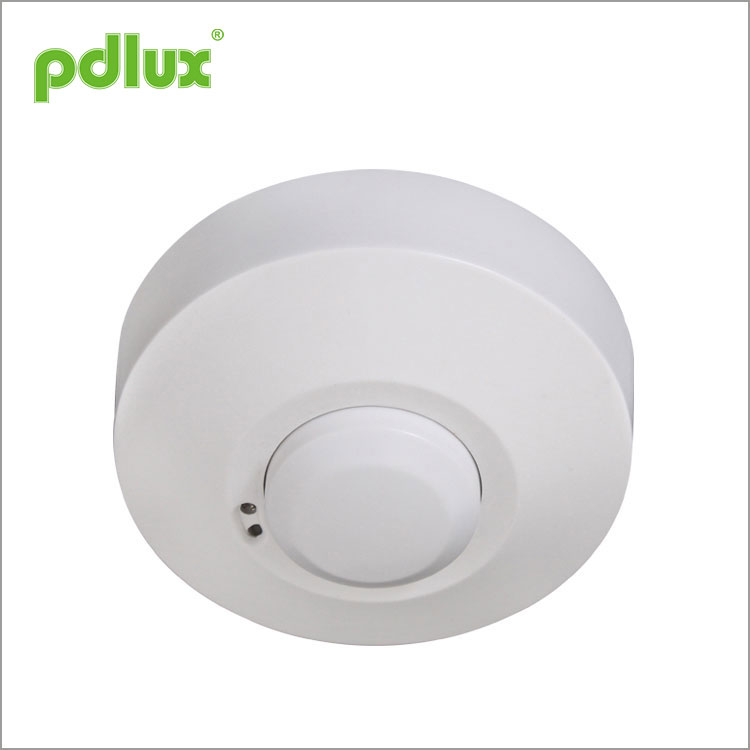

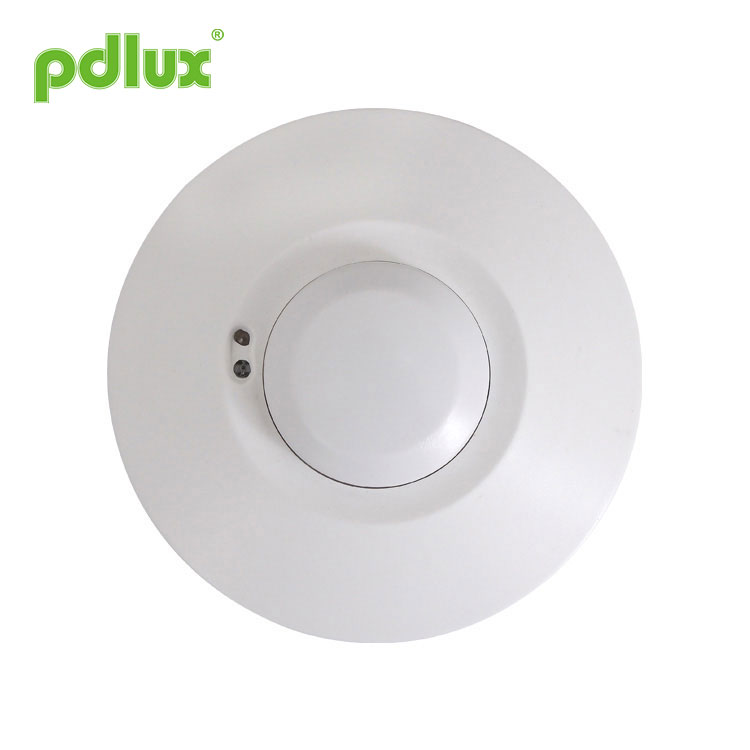

Упутство за микроталасни сензор ПД-МВ1012-З

Резиме

ЦРВЕНИ сертификовани микроталасни сензори су према микроталасном допплер ефекту <основни принцип радара>, могу се широко користити као аутоматски прекидач за контролу, сигурносни систем и систем аутоматског видео управљања банкомата, као и за друго подручје аутоматског управљања индукцијом . Предности овог начина детекције су следеће у поређењу са следећим: 1. Бесконтактно откривање, 2. Погодно за лоше окружење, имуно на температуру, влагу, буку, ваздух, прашину, светлост ... 3. РФ сметње, 4. Снага преноса само 0,2 мВ, То неће наштетити људском телу. Једноставна инсталација + лако ожичење. Користимо одговарајући интегратор за микро обраду, не само за високу осетљивост и широк опсег детекције, већ и на врло поузданом раду, стопа грешака је изузетно ниска, може стабилно радити на температурном опсегу: - 15 ~ + 70 Целзијусових степени.

РЕД сертификовани микроталасни сензори користе МЦУ за тачно израчунавање информација о прекидачу и тачно контролишу релеј који се укључује у нултој тачки синусног таласа, тако да је свако оптерећење укључено. У нултој тачки синусног таласа избегава се проблем пуштајуће струје изазван конвенционалним режимом управљања када је укључен високи напон синусног таласа, посебно релеј велике струјне штете који генерише кондензатор великог капацитета под ударом високог напона напон под оптерећењем. Због диверзификације тренутних електричних оптерећења, посебно ЛЕД лампе, штедне лампе и флуоресцентне сијалице, све имају кондензаторе различитих капацитета. Ово је катастрофа за релеје. Понекад 50В ЛЕД лампа може да генерише ударне струје од 80 до 120А. Обични релеј 10А може да поднесе само 3 пута струје пуцања и вероватно је да ће се релеј сломити за неколико дана или неколико пута. Због тога конвенционални сензор на тржишту има кратак век трајања и малу струју оптерећења.

Да би се превазишао овај проблем, РЕД сертификовани микроталасни сензори усвајају напредни дигитални прорачун прецизности да би укључили оптерећење када је синусни талас нула потенцијала, решавајући тако проблем струје пренапонског оптерећења, увелике повећавајући носивост и продужавајући век трајања производа. Најновија метода управљања сензорском технологијом масовне производње може лако контролисати било које оптерећење. То је средњи и врхунски производ. Иако су трошкови повећани у поређењу са конвенционалном верзијом, поузданост и животни век производа су знатно повећани. Овај производ је једнак одабиру мира и сигурности.

Информације о сензору

1и¼Ж Скините горњи поклопац окретањем у смеру супротном од кретања казаљке на сату (погледајте слику 1), а затим затегните два вијка који учвршћују средњи поклопац (погледајте слику 2);
2и¼Ж Држите подножје уз плафон и означите рупе за бушење (погледајте слику 3), обраћајући пажњу на постојеће ожичење на плафону;
3и¼Ж Избушите рупе, уметните зидне чепове (пречник 6 мм) (погледајте слику 4);

4и¼ЖПровуците жицу за напајање и увуците жицу кроз рупе на основи (погледајте слику 5);
5и¼ЖЗаврните базу на место (погледајте слику 6);
6и¼ЖПрикључите главно напајање и жицу за терет на прикључни терминал према ознаци прикључне жице.

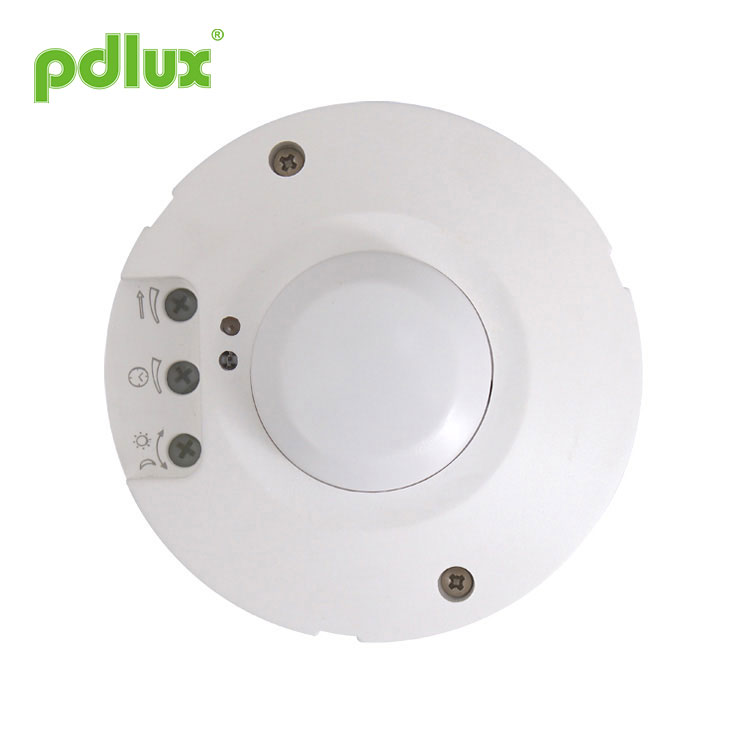

7и¼ЖЗатворите средњи поклопац (погледајте слику 6) и подесите дугме у положај за подешавање;
8и¼ЖУградите стаклену сенку и окрените је у смеру казаљке на сату (погледајте слику 6).

Подешавање опсега детекције (осетљивост)

Опсег детекције је термин који се користи за описивање радијуса мање или више кружне зоне детекције произведене на земљи након постављања сензорског светла на висину од 2,5 м, окрените контролу за откривање до краја у смеру супротном од кретања казаљке на сату да бисте изабрали минимални домет детекције (приближно 1 м радијуса ) и у потпуности у смеру казаљке на сату да бисте изабрали максимални домет детекције (приближно 8 м радијуса).

ПАЖЊА: Када користите ЦРВЕНО сертификоване микроталасне сензоре, подесите осетљивост на одговарајући положај који вам треба, немојте подесити осетљивост на максимум, како бисте избегли да производ не ради нормално због погрешног кретања. Будући да је осетљивост превисока, лако је открити погрешно кретање ветром које дува лишће и завесе, мале животиње и погрешно кретање сметњама електричне мреже и електричне опреме. Сви ти оловни производи не раде нормално!
Када производ не ради нормално, покушајте да смањите осетљивост на одговарајући начин, а затим га тестирајте.

Подешавање времена

Светло се може подесити да остане УКЉУЧЕНО било који временски период између приближно 8 сек (окрените до краја у смеру кретања казаљке на сату) и максимално 12 минута (скрените до краја у смеру казаљке на сату). Свако кретање откривено пре истека овог времена поново ће покренути тајмер. Препоручује се одабир најкраћег времена за подешавање зоне откривања и за извођење теста хода.

Подешавање управљања светлом

Изабрани праг одзива светлости може бити у бесконачности од приближно 2-2000лук. Окрените га до краја у смеру кретања казаљке на сату да бисте изабрали рад од сумрака до зоре на око 2 лукса. Окрените га до краја у смеру казаљке на сату да бисте изабрали рад дневног светла на око 2000 лукса. Дугме мора бити окренуто до краја у смеру казаљке на сату када подешавате зону детекције и изводите тест хода на дневном светлу.

Решавање проблема


Молимо потврдите инсталацијом професије.
Молимо искључите напајање пре инсталације и уклањања.
Обавезно искључите напајање из сигурносних разлога.
Неправилан рад проузроковао је губитке, произвођач не преузима никакву одговорност.
