Инфрацрвени сензор са технологијом нултих укрштања

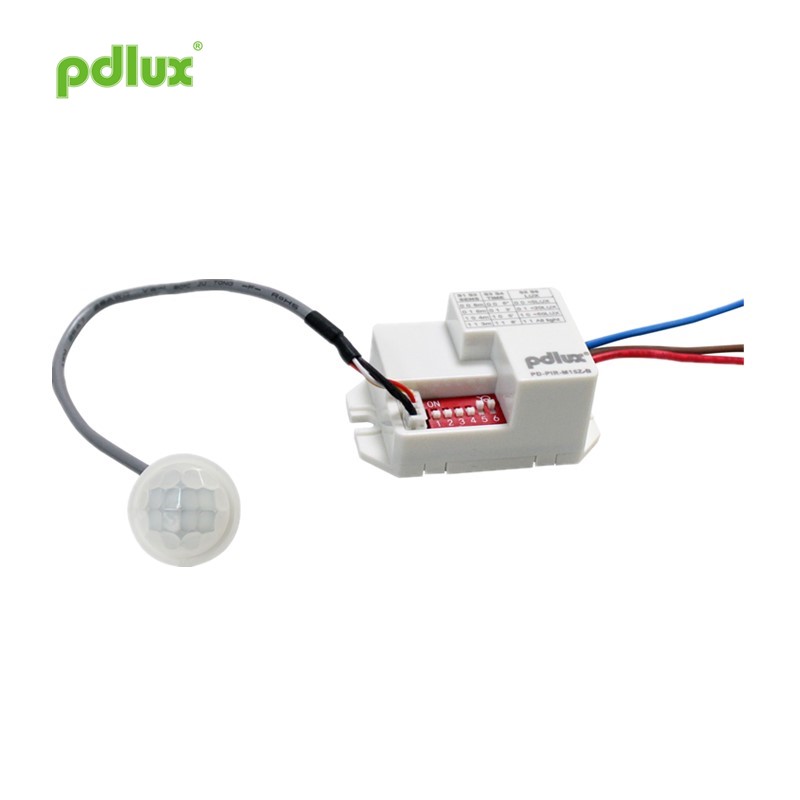

Упутство за инфрацрвени сензор ПД-ПИР-М15З-Б

Резиме

Инфрацрвени сензор Зеро Цроссинг Тецхнологи је дигитална технологија најновије верзије инфрацрвеног сензора. Усвојите СМД инфрацрвени сензор против ометања. Финиер сочиво је такође опремљено сензорским индикатором статуса и фотоосетљивим сензором. Инфрацрвени сензор Зеро Цроссинг Тецхнологи усваја дигитални прецизни прорачун синусоидне технологије прекидача нулте тачке, који има снажну импулсну струју и неупоредив је са конвенционалним производима. Може се причврстити на било које друго оптерећење. Детаље потражите у следећем уводу.

Функција

Спецификације инфрацрвеног сензора са технологијом нултих укрштања

Извор напајања: 220-240ВАЦ 50Хз / 60Хз
100-130ВАЦ 50Хз / 60Хз
Сва оптерећења: 1200В макс.и¼220-240ВАЦ и¼ ‰
600В макс.и¼100-130ВАЦи¼ ‰
Напонска струја: 50А / 500И¼С
Угао детекције: 100 °
Радна температура: -20 ~ + 40 ° Ц
Радна влажност: ¤ ‰ 93% РХ

Информације о сензору

Апликација

Инфрацрвени сензор Зеро Цроссинг Тецхнологи се може користити са било којим производом или се може инсталирати и користити самостално. Постоје два начина уградње: зид и плафон.
На пример, додајте сензор, од једног нормалног осветљења до аутоматске лампе сензора.

Дијаграм везе-жице 1. Повежите смеђу и плаву снагом; 2. Повежите црвену и плаву са оптерећењем.

Пажња
• Инсталатер треба да има електричара или одговарајуће искуство;
• Не инсталирајте ову машину на местима изложеним директној сунчевој светлости, где се струја и температура значајно мењају, попут клима-уређаја и грејања;
• Не бирајте љуљајуће предмете као основу за уградњу;
- Испред домета очитавања не сме бити препрека или покретних предмета који утичу на његово откривање.
• Што је виша температура околине, то је нижа осетљивост сензора! Номинална удаљеност откривања у упутству је удаљеност када је температура околине 22-24 ° Ц.
У фабрици је осетљивост постављена на 6 метара.

Напомена
1. Усмерите део сочива сензора према месту где се људско тело обично креће.
2. Део сочива је у положају у којем досеже природно светло, тако да фотоосетљиви сензор унутар сочива може боље да уочи осветљеност околине.
НАПОМЕНА: Висина људског тела је различита, брзина кретања је различита, осетљивост је такође различита. Брзина кретања је 1,0 до 1,5 м / сек. Ако се величина особе и брзина кретања мењају, мења се и удаљеност откривања.

ПАЖЊА:
Када први пут почињете да користите производ сензора, морате обратити пажњу на следеће ставке:
1. Прво напајање треба сачекати 30 секунди, држите се даље од места где сензор може да детектује. Након што се светло аутоматски искључи, људско тело улази у домет детекције сензора и креће се у нормалном смеру кретања. Сензор може да открије и контролише оптерећење да би почео да ради.
2. За методе подешавања ЛУКС-а, време кашњења и осетљивост, погледајте садржај на дијаграмима А, Б и Ц за рад.

Када користите овај производ, прилагодите осетљивост одговарајућем положају који вам треба. Не подешавајте осетљивост на максимум, како производ не би проузроковао нормалан рад због погрешних радњи. Кретање изазвано малим животињама и сметње из електричне мреже могу довести до квара производа.
Када производ не може нормално да ради, покушајте да смањите осетљивост на одговарајући начин, а затим тестирајте.

Овај приручник је садржај програмирања производа, нећемо вас посебно обавештавати. Строго је забрањено копирање садржаја упутства за употребу у било које друге сврхе без дозволе компаније.
