Доплер радарски сензор

Доплер радарски сензор може да продре кроз стакло, пластику и дрво, тако да се микроталасни сензор може уградити унутар сенке од одређене дебљине стакла, пластике или дрвета. На пример, примена у осветљењима, само ако успоставите везу као што је приказано испод, можете променити уобичајена осветљења у осветљења са аутоматским сензором.

Модел:PD-MV1018A

Пошаљи упит

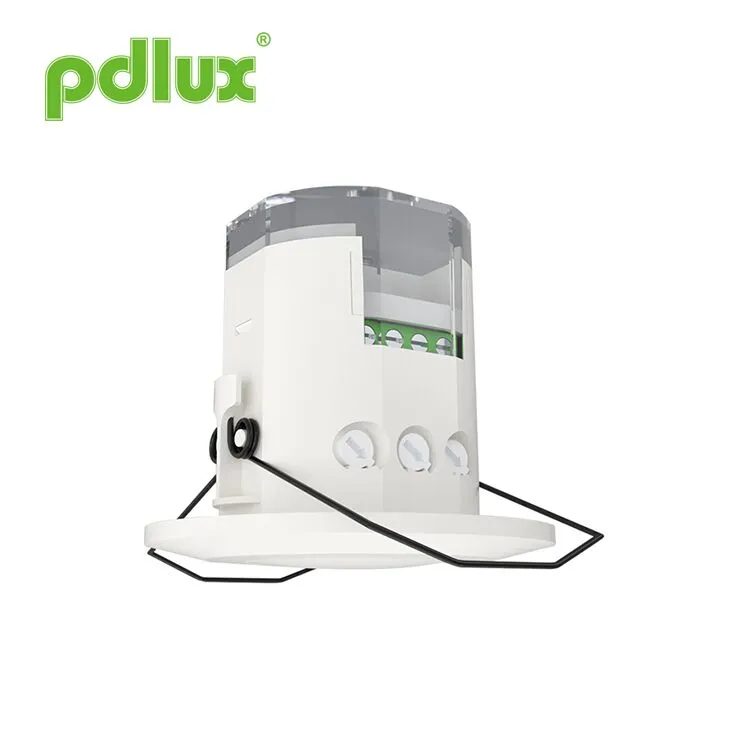

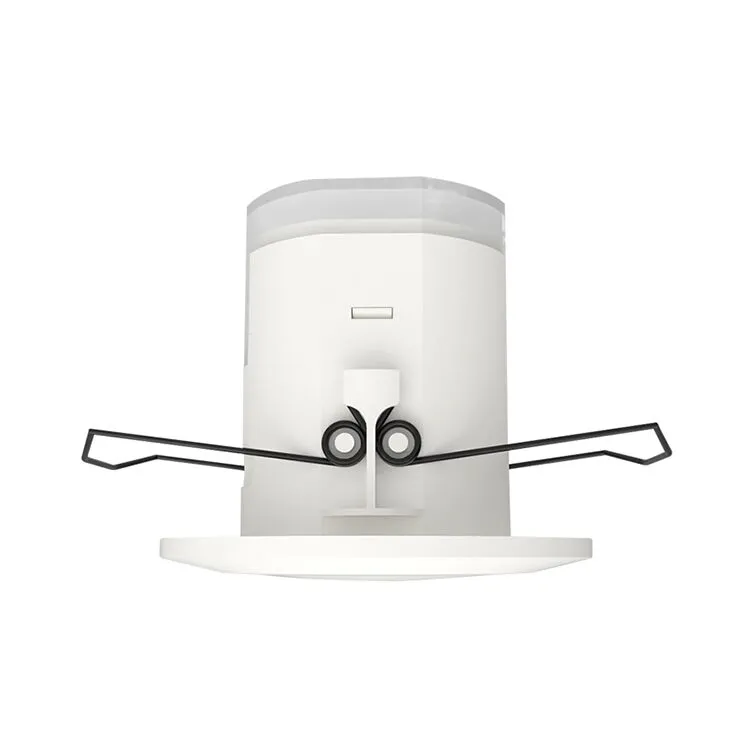

Доплер радарски сензор

Резиме
Ово је дигитални микроталасни сензор високе прецизности чији је опсег детекције 360°, а радна фреквенција је 5,8 ГХз. Заснован је на Доплеровом принципу који интегрише емитовање и пријем. Он усваја МЦУ (Мицро Цонтрол Унит) који увелико повећава његову прецизност и смањује стопу грешке. Нежан је по изгледу и компактне структуре. Може се самостално прикључити на терет или лако инсталирати унутар расвете са абажуром од стакла или пластике. Широко се примењује у пролазу, тоалету, лифту, домаћинству или другим јавним просторима за безбедносну заштиту или уштеду енергије. Пријављује се за неколико техничких патената и савршен је избор за ваш интелигентан живот.

Карактеристике
1. Штета без зрачења: снага предајника је нижа од 0,3 мВ, што не штети људском телу.
2. Поуздане и стабилне перформансе: примењује РЦ филтрирање и дигитално филтрирање у дигиталној обради. Такође користи дигиталну нулту технологију окидача, то јест, на нултој тачки биће аутоматски повезан или аутоматски искључен. Користи Тицо релеј велике снаге за контролу излаза, што осигурава његове поуздане перформансе. Он усваја чип за управљање напајањем да гарантује његове стабилне перформансе у 100-240ВАЦ.

Спецификације

Извор напајања: 100-240ВАЦ
Фреквенција напајања: 50/60Хз
Називно оптерећење: 1600В Макс. волфрам (220-240ВАЦ)
400В Мак.флуоресцентна & ЛЕД (220-240ВАЦ)
1000В макс. волфрам (100-130ВАЦ)
250В Мак.флуоресцентна & ЛЕД (100-130ВАЦ)
Снага преноса: <0,2мВ
Радна температура: -15°Ц~+70°Ц

Степен заштите: ИП20, класа ИИ
Подешавање времена: 8 секунди до 12 минута (подесиво)
Угао детекције: 360°
Опсег детекције: 2-10м (радијуси) (подесиво)
Контрола светла: 2-2000ЛУКС (подесиво)
Монтажа: унутра, плафонска монтажа
ХФ систем: 5.8ГХз ЦВ електрични талас, ИСМ опсег

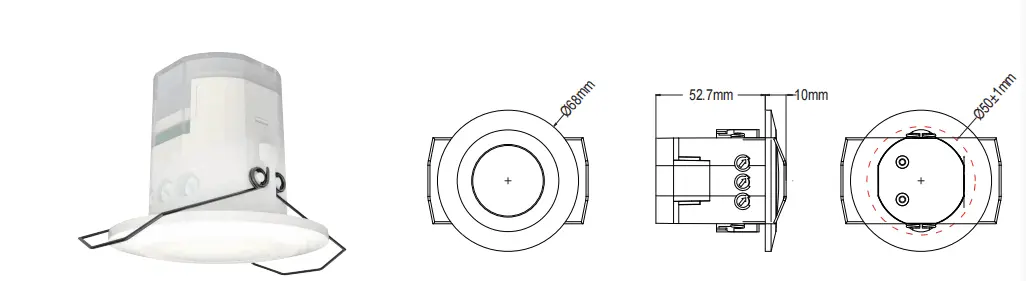

Информације о сензору

Апликације
Микроталасна може да продре кроз стакло, пластику и дрво, тако да се микроталасни сензор може уградити унутар сенке од одређене дебљине стакла, пластике или дрвета. На пример, примена у осветљењима, само ако успоставите везу као што је приказано испод, можете променити уобичајена осветљења у осветљења са аутоматским сензором.

Можете инсталирати један или више унутар плафона или пода да контролишете цео пролаз.
Пријатељски подсетник: када инсталирате две или више микроталасних пећница заједно, од вас се тражи да држите 4 метра једна од друге, иначе ће сметње међу њима довести до реакције грешке.

Начин подешавања један: потенциометар

Подешавање опсега детекције (осетљивост)
	Опсег детекције је термин који се користи за описивање полупречника кружног ливења на тлу када је постављен на висини од 2,5 м. Окретање дугмета у потпуности у смеру супротном од казаљке на сату је минимални опсег, а потпуно у смеру казаљке на сату је максимум.
Напомена: горњи опсег детекције се добија у случају особе која је висока између 1,6 м ~ 1,7 м са средњом фигуром и креће се брзином од 1,0 ~ 1,5 м/сек. ако се стас, фигура и брзина кретања особе промене, опсег детекције ће се такође променити. Напомена: када користите овај производ, подесите осетљивост (опсег детекције) на одговарајућу вредност, али на максимум да бисте избегли абнормалну реакцију узроковану лаким откривањем погрешног покрета од стране дувајућег лишћа и завеса, малих животиња или ометања струје мрежа и електрична опрема. Све горе наведено ће довести до реакције грешке. Када производ не ради нормално, покушајте да смањите осетљивост на одговарајући начин, а затим га тестирајте. Људски покрет ће изазвати индукцију сензора, тако да када сте под тестом функције, молимо вас да напустите област индукције и не правите покрете да бисте спречили сензор непрекидног рада. Пријатељски подсетник: када инсталирате две или више микроталасних пећница заједно, од вас се тражи да држите 4 метра једна од друге, иначе ће сметње међу њима довести до реакције грешке.
Подешавање времена
	Може се дефинисати од 8 секунди (окренути потпуно супротно од казаљке на сату) до 12 минута (окренути потпуно у смеру казаљке на сату). Сваки покрет откривен пре истека овог времена ће поново покренути тајмер. Препоручује се да изаберете најкраће време за подешавање опсега детекције и за извођење теста хода.
НАПОМЕНА: Када се светло аутоматски искључи, биће потребно 1 секунду пре него што сензор буде спреман да открије други покрет, то јест, само сигнал детектован 1 секунду касније може се аутоматски укључити. Углавном је за подешавање времена кашњења од тренутка детекције сигнала и аутоматског укључивања светла до аутоматског искључивања светла. Можете дефинисати време кашњења према вашим практичним потребама. Али боље је да смањите време кашњења ради уштеде енергије, пошто микроталасни сензор има функцију континуираног сенсинга, то јест, сваки покрет који се открије пре истека времена кашњења ће поново покренути тајмер и светло ће остати укључено. само ако има људи у домету детекције.
Подешавање контроле светла
	Може се дефинисати у опсегу од 2~2000 ЛУКС. За окретање дугмета у потпуности у смеру супротном од казаљке на сату је око 2 лукса, потпуно у смеру казаљке на сату је око 2000 лукса. Приликом подешавања зоне детекције и извођења теста хода на дневном светлу, требало би да окренете дугме до краја у смеру казаљке на сату.
Напомена: немојте превише подешавати три функционална дугмета. То је зато што су три функционална дугмета директно повезана са компонентама, постоји мали граничник у свакој од три компоненте, када подесите дугмад од почетка до краја, прекомерно окретање ће оштетити граничник, и довести до 360° нон-стоп окретати се. Граница опсега подешавања је 270°, обратите пажњу на ово.

Инсталација
Искључите струју.
Поставите цеви са навојем у кабл за напајање и контролну линију.
Повежите напајање и оптерећење са сензором према дијаграму прикључне линије.
Окрените дугмад на идеалне услове
(Молимо вас да дефинишете подешавања према горе поменутом делу НАЧИН ПОДЕШАВАЊА ЈЕДАН.).

1、Инсталација на објекту који се љуља довешће до реакције грешке.
2、Завеса која се тресе од ветра ће довести до реакције на грешку. Молимо изаберите одговарајуће место за инсталацију.
3、Инсталирање тамо где је саобраћај заузет ће довести до реакције на грешку.
4、 Варнице које производи нека опрема у близини довешће до реакције на грешку.

Грешка и решење

Грешка	Узрок квара	Решење
Оптерећење не ради.	Осветљење је погрешно подешено.	Подесите подешавање оптерећења.
	Оптерећење је покварено.	Промените оптерећење.
	Напајање је искључено.	Укључите напајање.
Оптерећење ради све време.	У области детекције постоји непрекидан сигнал.	Проверите подешавања области детекције.
Оптерећење ради када није детектован сигнал кретања.	Лампа није добро инсталирана тако да сензор не успева да открије поуздане сигнале.	Поново подесите место инсталације.
Оптерећење ради када није детектован сигнал кретања.	Сензор детектује покретни сигнал (кретање иза зида, кретање малих предмета итд.)	Проверите подешавања области детекције.
Оптерећење не ради када се детектује сигнал покрета.	Брзина кретања је пребрза или је дефинисана област детекције премала.	Проверите подешавања области детекције.

● Молимо потврдите са професионалном инсталацијом.
● Из безбедносних разлога, искључите струју пре инсталације и уклањања.
● За било какве губитке узроковане неправилним радом, произвођач не преузима никакву одговорност.

Посвећени смо промовисању квалитета и поузданости производа, међутим, све електронске компоненте имају одређене вероватноће да постану неефикасне, што ће изазвати одређене проблеме. Приликом пројектовања, обратили смо пажњу на редундантне дизајне и усвојили безбедносну квоту како бисмо избегли било какве проблеме.
Ово упутство, без наше дозволе, не би требало копирати у било које друге сврхе.
