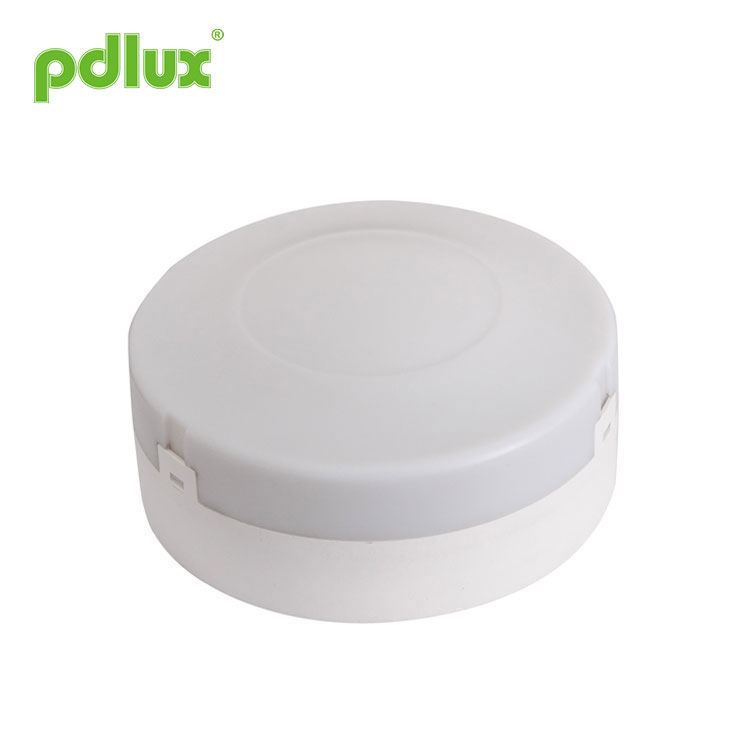

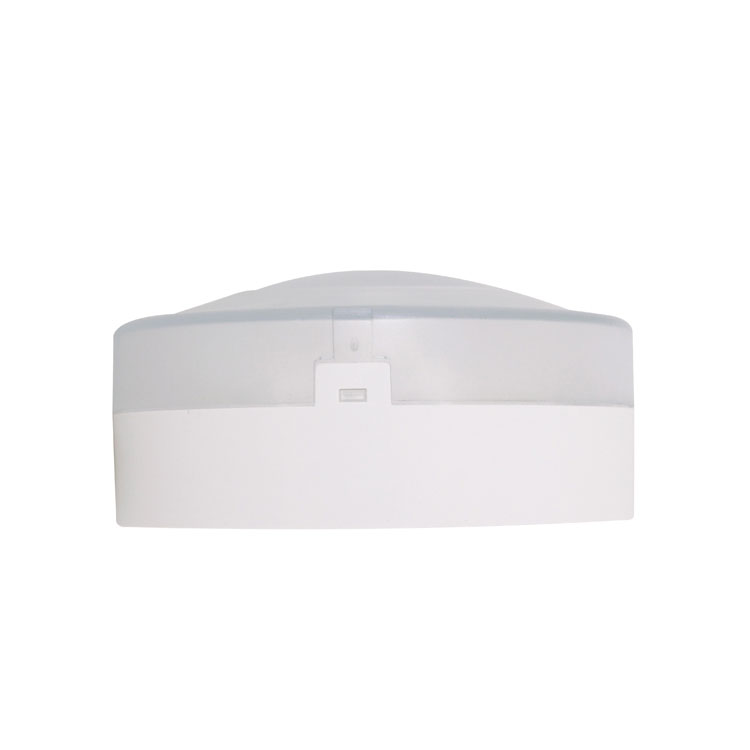

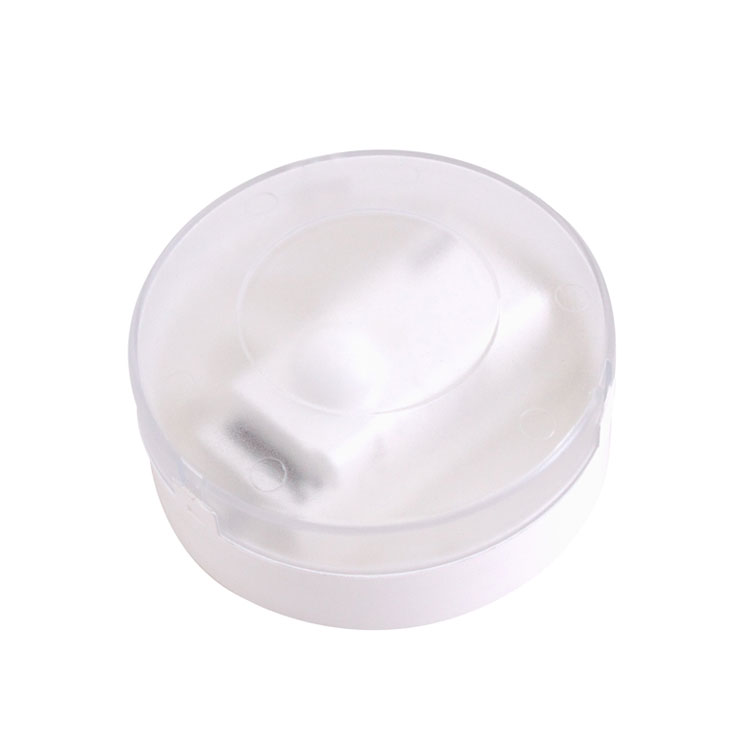

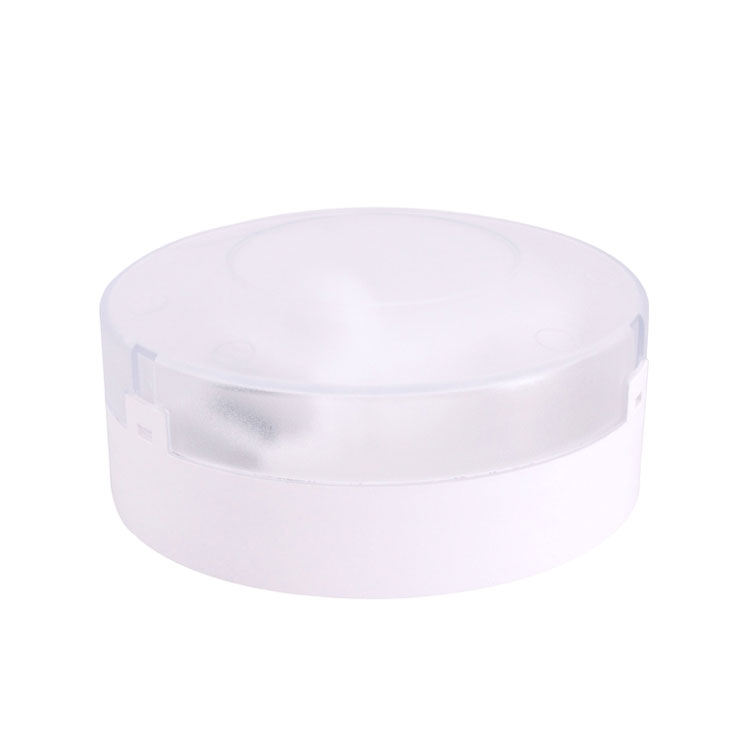

Микроталасни Доплер радарски сензор
Микроталасни Доплер радарски сензор је сензор покретних објеката који може детектовати домет од 360° и његова радна фреквенција је 5,8Г. Предност овог производа је стабилно радно стање (стабилна радна температура: -15°Ц~+70°Ц), ПД -МВ1007А усваја микроталасни сензор (високофреквентни излаз <0,2 мВ), тако да је сигуран и ради боље од инфрацрвеног сензора.
Модел:PD-MV1007A
Пошаљи упит
Микроталасни Доплер радарски сензор
Спецификације
|
Извор напајања: 90-240В/АЦ Фреквенција напајања: 50/60Хз Снага преноса: <0,2мВ Оцијенио оптерећење: 1200В/5А,мак,волфрам(цосφ=1)(220-240В/АЦ) 300В/2.5А,мак,флуоресцентна(цосφ=0.5)(220-240В/АЦ) 600В/5А,мак,волфрам(цосφ=1)(100-130В/АЦ) 150В/2.5А,мак,флуоресцентна(цосφ=0.5)(100-130В/АЦ) |
Монтажа: монтажа на плафон ХФ систем: 5.8ГХз ЦВ електрични талас, ИСМ опсег Радна температура: -15°Ц~+70°Ц Угао детекције: 360° Опсег детекције: 2м-5м-8м-10м (радијус), подесив Подешавање времена: 6сек-1мин-3мин-5мин-10мин-15мин, подесиво Контрола светла: <10ЛУКС-100ЛУКС-300ЛУКС-2000ЛУКС, подесива Потрошња енергије: приближно 0,5В |
| БЕЛЕШКА:високофреквентни излаз овог сензора је <0,2 мВ- што је само једна 5000 снаге преноса мобилног телефона или излаза микроталасне пећнице. |
|
Коришћење терена и увод
ПД-МВ1007А је сензор покретних објеката који може да детектује опсег од 360° и његова радна фреквенција је 5,8Г. Предност овог производа је стабилно радно стање (стабилна радна температура: -15°Ц~+70°Ц), ПД- МВ1007А има микроталасни сензор (високофреквентни излаз<0,2мВ), тако да је безбедан и ради боље од инфрацрвеног сензора.
Приказан као графикон испод: Подешавањем С1, С2, С3, С4, С5 да подесите време кашњења производа, подешавањем С6, С7 да подеси опсег детекције производа, подешавањем С8, С9, С10 да подесите светло -контрола производа.
Светло се може подесити да остане укључено у било ком временском периоду између прибл. 6 секунди и максимално 15 мин. Сваки покрет откривен пре истека овог времена ће поново покренути тајмер. Препоручује се да изаберете најкраће време за подешавање зоне детекције и за извођење теста хода. Повуците прекидач у положај УКЉУЧЕНО као „1“, повуците прекидач у положај ОФФ као „0“, пребаците локацију и опсег детекције одговарајућег табела је следећа:
Углавном је за подешавање времена кашњења од тренутка детектовања сигнала и аутоматског паљења светла до аутоматског искључивања светла. Можете дефинисати време кашњења према вашим практичним потребама. Али боље би вам било да смањите време кашњења ради уштеде енергије, пошто микроталасни сензор има функцију непрекидног откривања, то јест, сваки покрет откривен пре него што време кашњења истекне поново ће покренути тајмер и светло ће остати укључено само ако има људи у домету откривања.
Подешавање опсега детекције (осетљивост)
Опсег детекције је термин који се користи за описивање полупречника мање или више кружне зоне детекције произведене на тлу након постављања сензорског светла на висину од 2,5 м, повуците прекидач у положај УКЉУЧЕНО као „1“, повуците прекидач у ОФФ позиција као "0", локација прекидача и опсег детекције одговарајуће табеле су следећи:
ПАЖЊА:Када користите овај производ, подесите осетљивост на одговарајући положај који вам је потребан, немојте подешавати осетљивост на максимум, како бисте избегли да производ не ради нормално због погрешног покрета. Пошто је осетљивост превисока, лако детектујте погрешан покрет помоћу ветар дува лишће и завесе, мале животиње и погрешно кретање због ометања електричне мреже и електричне опреме. Сви они наводе да производ не ради нормално!
Када производ не ради нормално, покушајте да на одговарајући начин смањите осетљивост, а затим га тестирајте.
Решења за спречавање сметњи импулса електричне мреже код производа:
Због разлике у регионалној мрежи напајања сметње, пулс сметње је неизвестан, тако да се кориснику не препоручује да подешава осетљивост на максимум када се користи.
Предлог: Инсталирајте и подесите осетљивост на одговарајућу удаљеност користећи, немојте подешавати максималну осетљивост да бисте спречили погрешан рад.
Подешавање контроле светла
Одабрани праг светлосног одзива може бити бесконачно од прибл. 10-2000 лукса, повуците прекидач у положај УКЉУЧЕНО као "1", повуците прекидач у положај ОФФ као "0", локација прекидача и опсег детекције у одговарајућој табели је као што следи:
1. Уградња у објекат за љуљање ће довести до погрешног рада.
2. Завеса која се тресе коју дува ветар ће довести до погрешног рада, изаберите одговарајуће место за инсталирање.
3. Постављање на месту где је саобраћај заузет ће довести до погрешног рада.
4. То ће довести до погрешног рада када постоје варнице које производи нека опрема у близини.
Решавање проблема
| Грешка | Узрок квара | Решење |
| Оптерећење не ради. | Осветљење је погрешно подешено. | Подесите подешавање оптерећења. |
| Оптерећење је покварено. | Промените оптерећење. | |
| Напајање је искључено. | Укључите напајање. | |
| Оптерећење ради све време. | У области детекције постоји непрекидан сигнал. | Проверите подешавања области детекције. |
| Оптерећење ради када није детектован сигнал кретања. | Лампа није добро инсталирана тако да сензор не успева да открије поуздане сигнале. | Поново подесите место инсталације. |
| Сензор детектује покретни сигнал (кретање иза зида, кретање малих предмета итд.) | Проверите подешавања области детекције. | |
| Оптерећење не ради када се детектује сигнал покрета. | Брзина кретања је пребрза или је дефинисана област детекције премала. | Проверите подешавања области детекције. |
Удаљеност детекције може се умножити за рефлексију микроталасног електромагнетног поља од металних или стаклених материјала. Стога смањите осетљивост да бисте достигли одговарајућу удаљеност детекције. Никада не окрећите СЕНС дугме на максималну вредност да бисте избегли откривање грешке. Такође и околно окружење ће довести до акције грешке, нпр. аутомобили који пролазе или лутајући објекти изазвани ветром. Производе треба инсталирати више од 4 метра један од другог, иначе ће сметње међу њима изазвати акцију грешке.
● Молимо потврдите са професионалном инсталацијом.
● Молимо искључите напајање пре инсталације и уклањања.
● Уверите се да сте искључили напајање из безбедносних разлога.
● Неправилан рад је проузроковао губитке, произвођач не преузима никакву одговорност.
Посвећени смо промовисању квалитета и поузданости производа, међутим, све електронске компоненте имају одређене вероватноће да постану неефикасне, што ће изазвати неке проблеме. Приликом пројектовања, обратили смо пажњу на сувишне дизајне и усвојили безбедносну квоту да бисмо избегли било какве проблеме.
Ово упутство, без наше дозволе, не би требало копирати у било које друге сврхе.
