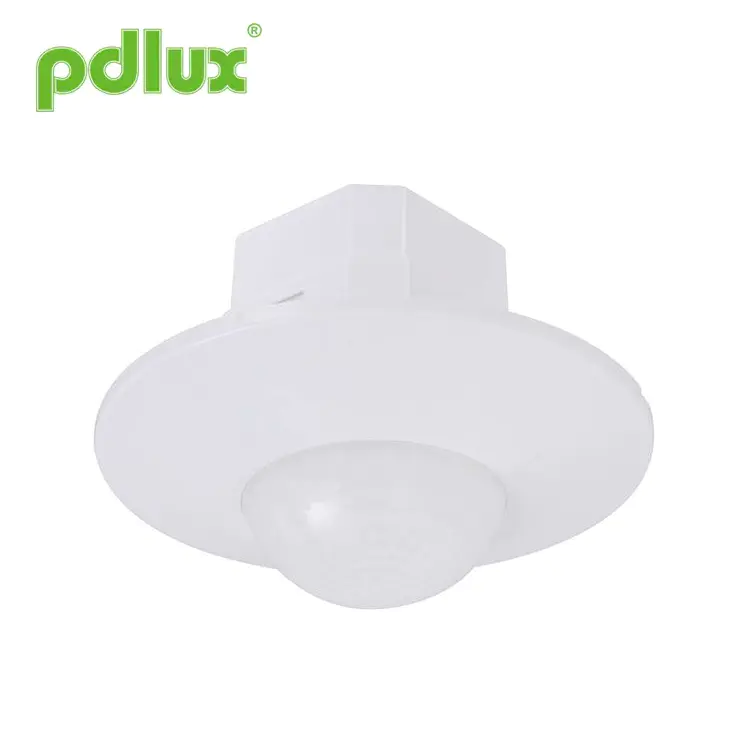

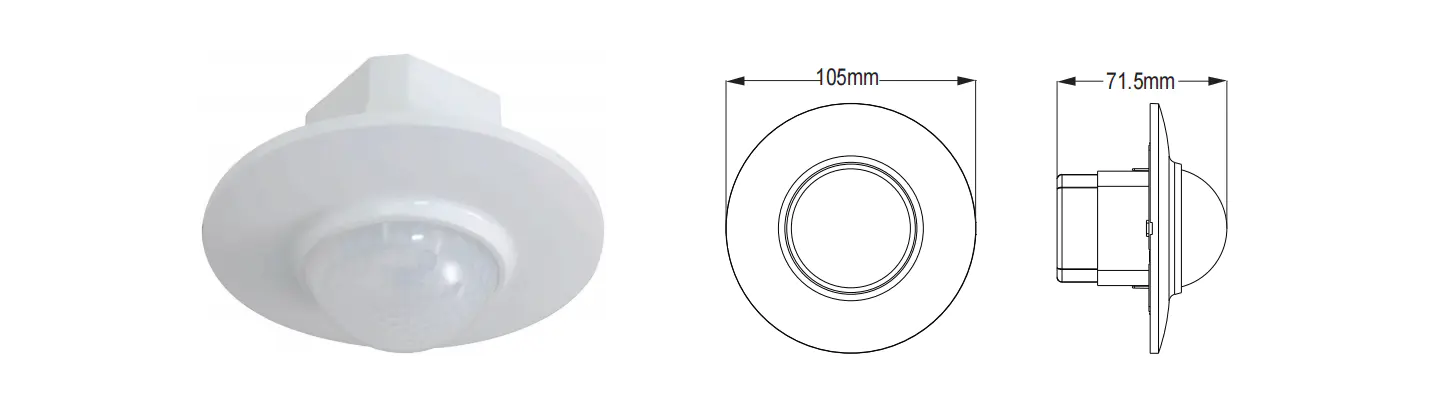

ПД-ПИР200А 360° плафонски инфрацрвени сензор покрета
Производ је нови прекидач за уштеду енергије, усваја детектор добре осетљивости, интегрисано коло и СМТ. Окупља аутоматизам, практичан сигуран, уштеду енергије и практичне функције. Један детектор у унутрашњости чини поље детекције широког домета, користи инфрацрвену енергију човека као извор контролног сигнала, може покренути оптерећење одједном када се уђе у поље детекције. Може аутоматски да идентификује дан и ноћ. Лако се инсталира и широко користи, има функције повер схова и детекције емисије.
Пошаљи упит
Резиме
Спецификације
| Извор напајања | 220-240ВАЦ/100-130ВАЦ | Фреквенција снаге | 50/60Хз |
| Отпорно оптерећење | 1200В мак. 230В/600В мак. 110В | Подешавање времена: | мин: 8±3сец мак: 7±2мин (подесиво) |
| Угао детекције | 360º | Опсег детекције (22°Ц) | 8м Макс. (пречник) (подесиво) |
| Контрола светлости | <3ЛУКС-дневно светло (подесиво) | Радна температура | -10°Ц~+40°Ц |
| Потрошња енергије | 0,45 В (статична 0,1 В) | Висина уградње | 2,5~3,5м |
| Детекција брзине кретања | 0,6-1,5м/с | Радна влажност | <93%РХ |
Напомена: Када се различита оптерећења користе паралелно, неопходно је у потпуности разумети својства оптерећење, а оптерећење са посебно великом ударном струјом ће изазвати превремено оштећење релеја унутар индуктора. Ако постоји велика несигурност у вези са оптерећењем које се користи, надограђени верзија посебно дизајнирана да издржи ударну струју може се прилагодити.

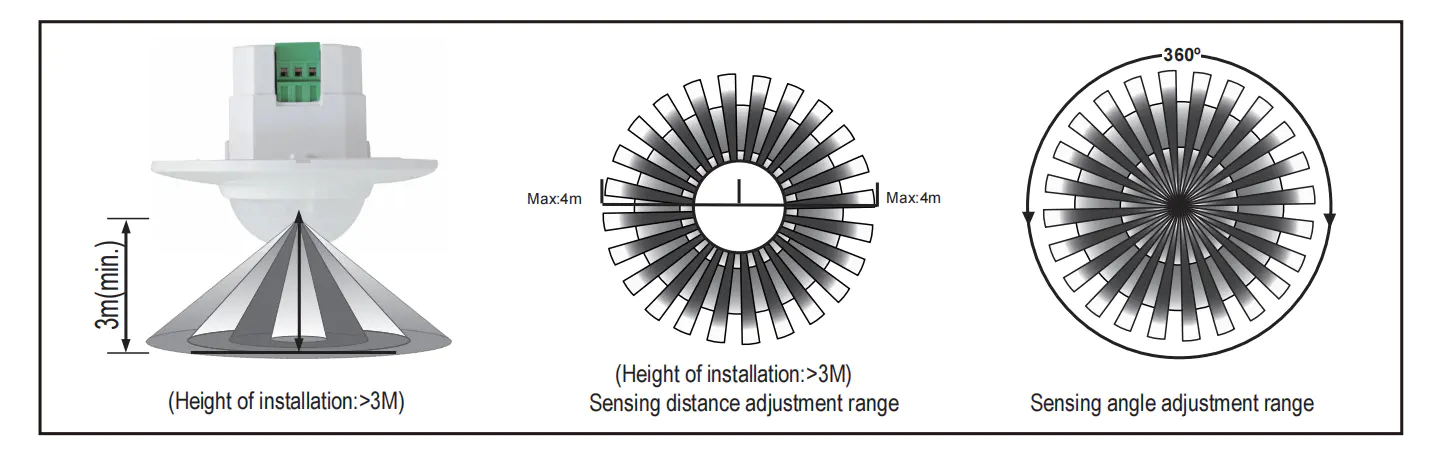

Информације о сензору
Функција
· Опсег детекције се може подесити према положају инсталације и пољу детекције.
· Приказ детекције: ЛЕД ће трептати два пута у секунди када прима сигнал.
· Подешавање времена се додаје непрекидно: када прими други индукциони сигнал након првог индуктора, израчунај време још једном у остатку првог пута, подеси основно. (Подеси време)
·Подешавање подешавања времена: може се подесити према вашој жељи. Минимум је 8±3 сец; максимум је 7±2мин.

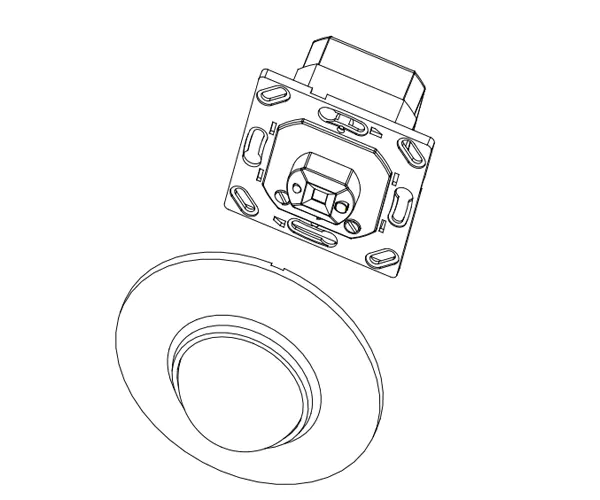

Инсталација
(2) Отворите сензор као на следећој десној слици, скините сензорску плочу.
(3) Повежите жицу за напајање и оптерећење на прикључни терминал сензора према слици за повезивање;
(4)Према подешавању дугмета ЛУКС,ТИМЕ,СЕНС;
(5) Према десној следећој слици, фиксирајте сензор у разводну кутију, дугме на његовом панелу и онда можете укључити напајање да бисте тестирали.

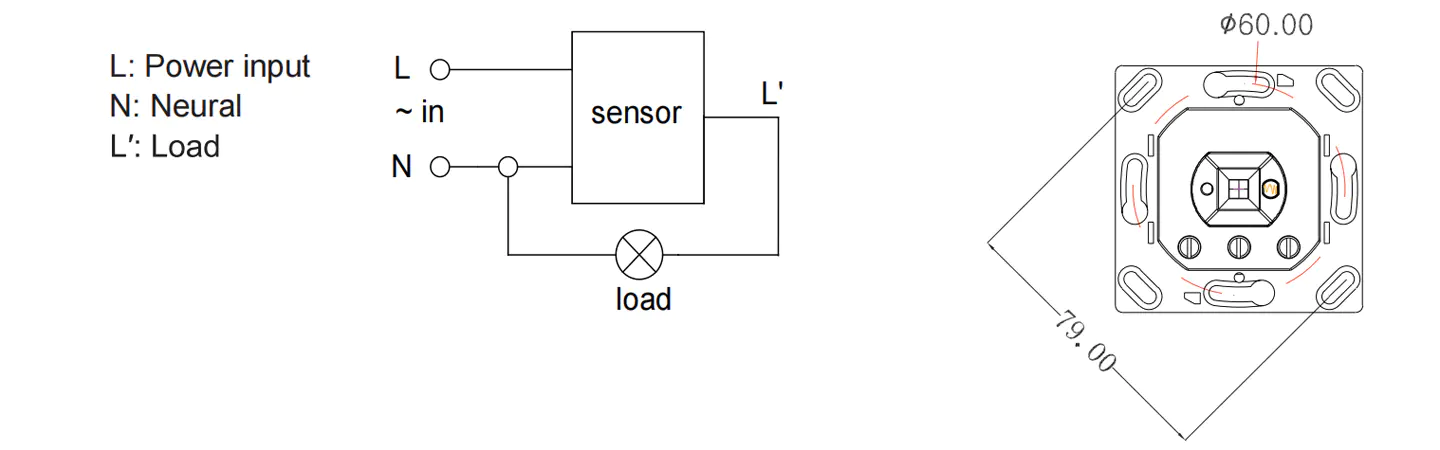

Дијаграм прикључка

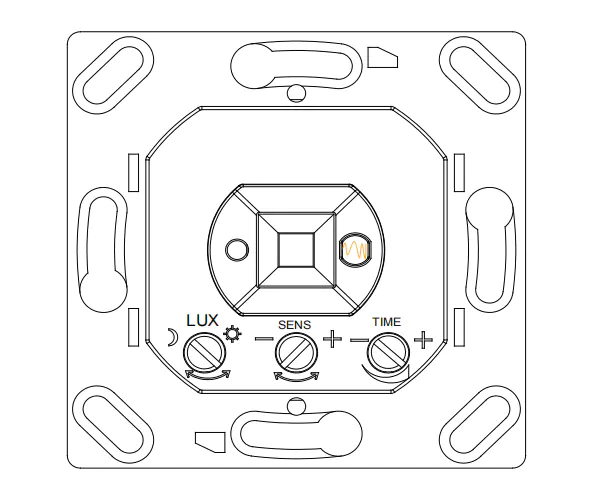

Скица везе (погледајте десну слику) Тест
.Окрените дугме за време у смеру казаљке на сату на минимум.
·У тренутку вашег укључивања, оптерећење не ради. После 5-10 секунди, оптерећење ради и ЛЕД лампица трепери два пута сваке секунде. Под условима без индукције, оптерећење би требало да престане да ради у року од 5-30 секунди, а ЛЕД ће се угасити;
·Ако поново буде логично 5-10 секунди касније након што се угаси, оптерећење би требало да ради и брзина трептања је два пута у секунди, онда ће оптерећење престати да ради у року од 5-15 секунди.
· Окреће ЛУКС дугме у смеру казаљке на сату на минимум. Ако се тестира под околностима испод 3ЛУКС, оптерећење не би требало да ради након што индукционо оптерећење престане да ради; али ако покријете прозор за детекцију непрозирним предметима (пешкиром итд.), оптерећење ради. Под условом да нема индукционих сигнала, оптерећење би требало да престане да ради у року од 15 секунди.
ПАЖЊА: Када користите овај производ, подесите осетљивост на одговарајући положај који вам је потребан, немојте подешавати осетљивост на максимум, како бисте избегли да производ не раде нормално узроковане погрешним кретањем. Пошто је осетљивост превисока, лако детектовати погрешно кретање ветром који дува лишће и завесе, мале животиње и погрешно кретање због сметњи електричне мреже и електричне опреме. Сви они воде производ не ради нормално!
Када производ не ради нормално, покушајте да на одговарајући начин смањите осетљивост, а затим га тестирајте.
Напомене
Избегавајте да га инсталирате на немирне објекте.
Испред прозора за детекцију не би требало да постоји препрека и покретни објекат који утиче на детекцију.
Избегавајте да га инсталирате у близини зона промене температуре ваздуха као што су клима уређај, централно грејање итд.
Узимајући у обзир вашу безбедност, немојте отварати поклопац када пронађете куку након инсталације.
Ако постоји разлика између производа и упутства, погледајте углавном производ.
Неки проблем и решен начин
Оптерећење не ради:
а. Проверите да ли је прикључак за напајање и оптерећење исправан.
б. Проверите да ли је оптерећење добро.
ц. Проверите да ли радно светло одговара контроли светла.
Осетљивост је лоша:
а. Проверите да ли постоји препрека испред прозора за детекцију да би се утицало на пријем сигнала.
б. Проверите да ли је температура околине превисока.
ц. Проверите да ли је извор сигнала у пољима за детекцију.
д. Проверите да ли висина инсталације одговара висини приказаној у упутству.
е. Проверите да ли је оријентација кретања тачна.
Сензор не може аутоматски да искључи оптерећење:
а. Проверите да ли постоје стални сигнали у пољима за детекцију.
б. Проверите да ли је време подешено на најдуже.
ц. Проверите да ли снага одговара упутству.
д. Проверите да ли се промена температуре очигледно приближава сензору, као што је клима или централно грејање итд
· Када се користи у различитим окружењима, немојте подешавати осетљивост на највишу.
Јер то лако може довести до квара.
●Потврдите са професионалном инсталацијом.
●Молимо искључите напајање пре инсталације и уклањања.
●Уверите се да сте искључили напајање из безбедносних разлога.
●Неправилан рад је проузроковао губитке, произвођач не преузима никакву одговорност.
Посвећени смо промовисању квалитета и поузданости производа, међутим, све електронске компоненте имају одређене вероватноће да постану неефикасне, што ће изазвати неке проблеме. Приликом пројектовања, обратили смо пажњу на редундантне дизајне и усвојили безбедносне квоте како бисмо избегли било какве проблеме. Ово упутство, без наше дозволе, не би требало копирати у било које друге сврхе.
