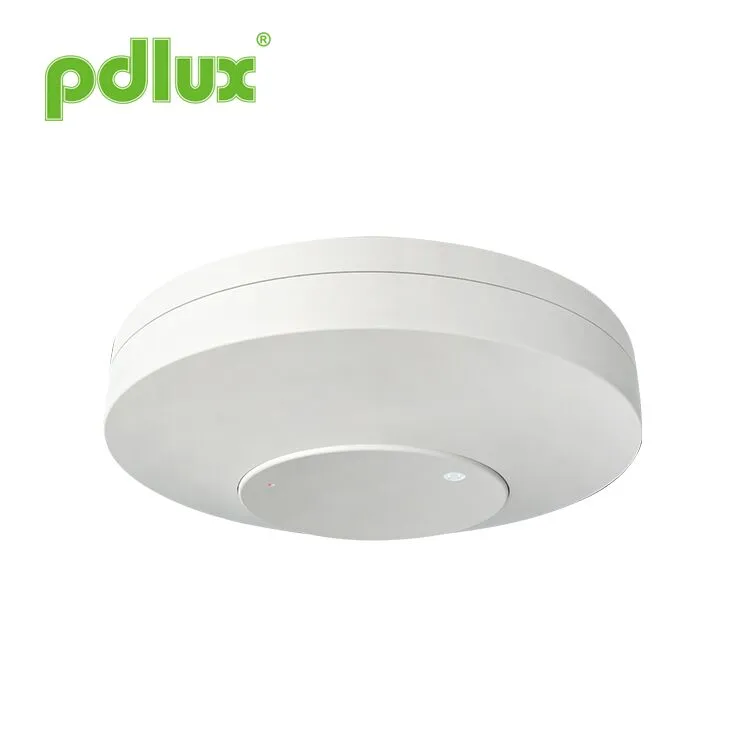

ПДЛУКС ПД-М330-К 24ГХз ММВАВЕ Сензор детекције живота
Користите ФМЦВ да откријете људе у одређеном подручју. Комбиновањем радарске обраде сигнала са тачним алгоритамом за откривање људског откривања може се постићи висока осетљивост људска детекција, што може открити кретање и непомично људске циљеве. Откривено је да је биолошко присуство (углавном људско тело) са карактеристикама попут дисања и откуцаја срца у распону откривања, тако да се људско тело може осетити без кретања тела, укључујући људе који спава.
Модел:PD-M330-K
Пошаљи упит
Резиме
Користите ФМЦВ да откријете људе у одређеном подручју. Комбиновањем радарске обраде сигнала са тачним алгоритамом за откривање људског откривања може се постићи висока осетљивост људска детекција, што може открити кретање и непомично људске циљеве. Откривено је да је биолошко присуство (углавном људско тело) са карактеристикама попут дисања и откуцаја срца у распону откривања, тако да се људско тело може осетити без кретања тела, укључујући људе који спава.
Спецификације
| Радна фреквенција: | 24-24.2ГХз |
| Оцењено оптерећење: | 800В (Отпорно) / 300В (капацитивни) |
| Називни напон: | 100-240В АЦ, 50 / 60Хз |
| Излазни сигнал: | Прекидач за укључивање / искључивање |
| Потрошња у стању приправности: | <0.4В |
| Висина инсталације: | 2-3м |
| Радијус детекције: | > 3М (са опсегом детекције Радијус од 1-3 метра) Померите се Радијус детекције на 3-6м. |
| Опсег контроле светлости: | 5-300лук - Даиђи |
| Искључивање одлагања: | 5 секунди до 3 минута (сет време затварања одлагања према потреби) Ниво заштите ИП20 |

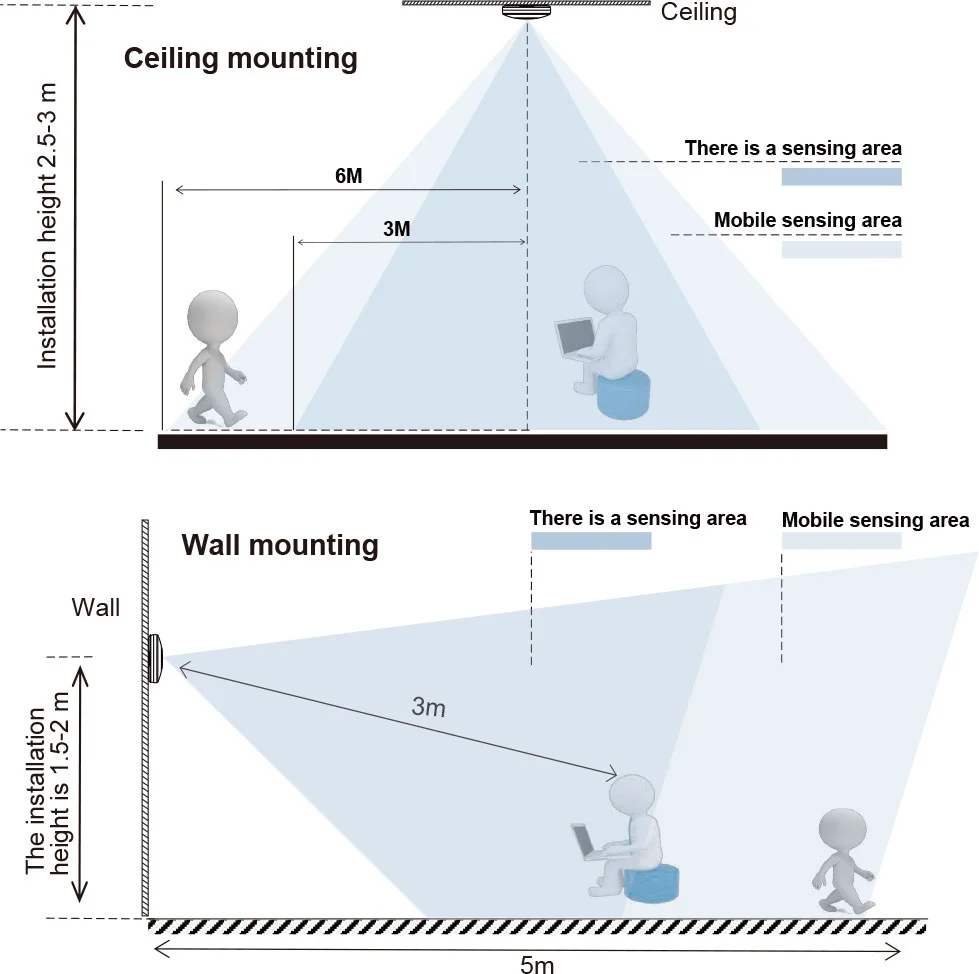

Шематски дијаграм дистрибуције подручја детекције
Функција
Аутоматски идентификујте дан и ноћ. Може подесити амбијенталну светлост у складу са вашом жељом: Када се окренете према Сунцу (мак), радиће у дању и ноћу. Када се окрените месецу (мин), то ће радити само мање од мање од 10лук околности. Што се тиче подешавања, погледајте начин тестирања.
Временско кашњење се додатно додатно додаје: Када прими други индукцијски сигнал након првог индуктора, то ће још једном израчунати време у остатку првог кашњења основног. (Подешено време)
Подешавање одлагања: Може се подесити по потреби. Минимална вредност је 5 секунди, а максимална вредност је 3 минута

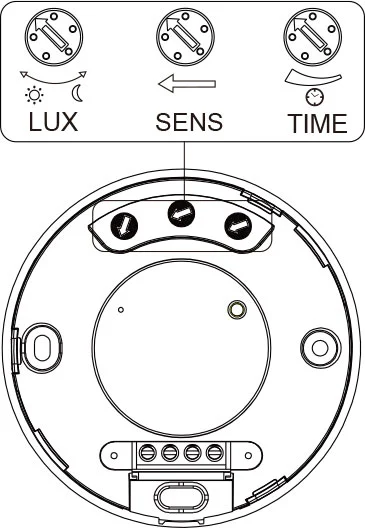

(1) поставка за контролу светлости
Подесите радно светло. Окрените у смеру казаљке на сату да бисте га повећали и окрените у смеру супротном од казаљке на сату да бисте је смањили. Када се окренете МИНИ, то ће радити само испод светлосне контроле око 10лук, када се окрене у Мак, може да ради било коју контролу светла.
(2) временско подешавање
Подесите временско подешавање рада оптерећења. Окрените у смеру казаљке на сату да бисте га повећали и окренило у смеру казаљке на сату да бисте га смањили. Поставка времена је око 3мин када се окренете у Мак, а временско подешавање је око 5сец када се окрене у мин.
(3) Подешавање распона откривања (осетљивост)
Удаљеност откривања је минимум приликом окретања у смеру супротном од казаљке на сату и максимално при пре на дну.
Максимални спектар циља детекције радара је 6М равна линија између људског тела и сензора, а опсег детекције је 1-6м.
НАПОМЕНА: Када се светло одмори, трајаће 1 секунду пре него што је сензор спреман за откривање другог покрета, односно само сигнал је откривен 1 секунду касније да ли се светло аутоматски може аутоматски укључити.
Углавном је за прилагођавање времена одлагања од тренутка када је сигнал откривен и светло ауто-укључивање до аутоматског аутоматског искључивања. Можете да дефинишете време одлагања на вашу практичну потребу. Али боље да смањите време одлагања ради уштеде енергије, јер инфрацрвени сензор има функцију непрекидног осећања, односно било којег покрета који је откривен пре него што прође време одлагања, поново ће покренути тајмер и светлост ће се задржати само ако је у опсегу детекције.

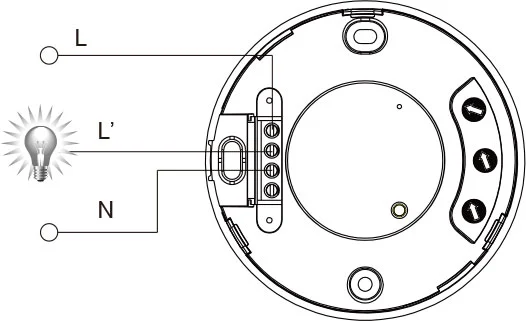

Дијаграм везе
● Повежите н, Л са снагом;
● Повежите н, Л 'са оптерећењем.

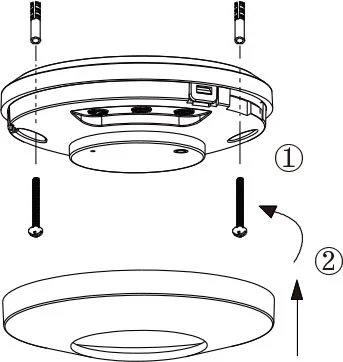

Упутство за инсталацију
Напомена:
Пре него што инсталирате искључите напајање
Тест
1. Окрените ЛУКС дугме у смеру казаљке на сату на максимум (сунце). Окрените временско дугме против казаљке на сату на минимум. Дугурна сензора у смеру казаљке на сату на максимум.
2 Након укључивања, ако се не открије континуирани сигнал, контролисано оптерећење ће престати да ради након 5 секунди до 3 минута.
3. Једном откривен, оптерећење ради и индикаторска лампица је укључена. Након 5 секунди до 3 минуте, ако се не открије континуирани сигнал, индикаторска лампица престаје да ради. Ако се сигнал открије након 5 секунди, оптерећење треба да започне рад, индикаторска светлост треба да се осветли и престане да ради након 5 секунди до 3 минуте. У то време није откривен континуирани сигнал.
4. Закрените ЛУКС КЛОБ у смеру супротном од казаљке на са најмање. Ако се тест спроводи у 10лук или изнад, оптерећење не би требало да ради након што индуктивно оптерећење престане да ради; Али ако покријете прозор за откривање непрозирним објектом (пешкир итд.), Оптерећење ће радити. У недостатку сензорских сигнала, оптерећење треба да престане да ради у року од 5 секунди до 3 минута.
Овај приручник је за тренутне програмирање садржаја овог производа, произвођача постоји било какве промене и модификације без претходне најаве!
Строго је забрањено копирање садржаја упутства за употребу у било коју другу сврху без одобрења компаније.
